DUCT TYPE AIR CONDITIONER

OPERATION MANUAL AND INSTALLATION MANUAL

Contents

Keep this operation manual for future reference.

Related Manuals for Haier AD09SS1ERA(N)(P)

Summary of Contents for Haier AD09SS1ERA(N)(P)

Page 1

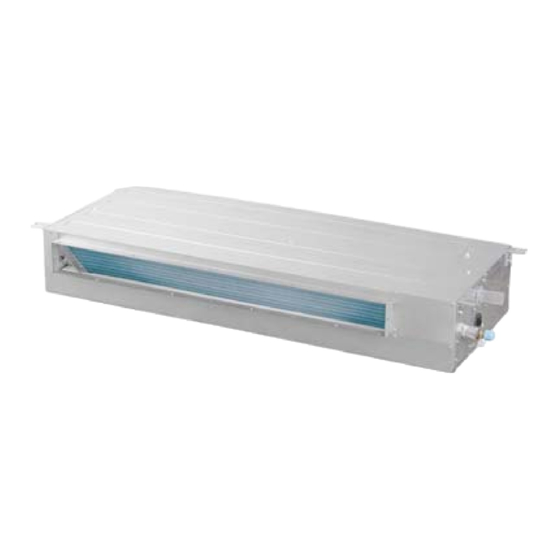

DUCT TYPE AIR CONDITIONER OPERATION MANUAL AND INSTALLATION MANUAL Contents Keep this operation manual for future reference.
Page 3
Cautions Disposal of the old air conditioner Disposal of the packaging of your new air conditioner Safety Instructions and Warnings…
Page 4: Safety Precautions

Safety Precautions WARNING CAUTION WANING CAUTION CAUTIONS FOR INSTALLATION WARNING CAUTION CAUTIONS FOR TRANSFER OR REPAIR WARNING…
Page 5
Safety Precautions CAUTIONS FOR OPERATION WARNING CAUTION…
Page 6: Parts And Functions

Safety Precautions The machine is adaptive in following situation Parts and Functions…
Page 7: Heating Mode

Heating Mode Warming operation «HOT KEEP» function «HOT KEEP» is operated in the following cases. Care and Maintenance Points to observe CAUTION Care and Cleaning of the unit Cleaning the air filter Post-Season Care Pre-Season Care CAUTION…
Page 8: Troubleshooting

Troubleshooting Unit fails to start Cooling or heating is not sufficient Cooling is not sufficient The followings are not malfunction…
Page 9
Troubleshooting…
Page 10: Precaution For Installation

Precaution for Installation WARNING CAUTION WARNING CAUTION WARNING CAUTION…
Page 11: Is The Unit Installed Correctly

Is The Unit Installed Correctly Installation place Electric work When you change your address or the installation place For inspection and maintenance Installation Procedure Indoor Unit CAUTION Please do not install the unit in places where flammable gases may be leaked The indoor unit shall be installed at locations where cold and hot air could evenly circulated.
Page 12
Installation Procedure Indoor Unit Selecting the mounting position to install the indoor units After selecting the unit installation location, proceed the following steps: Installation dimension Installation Procedure Air Duct…
Page 13
Installation Procedure Air Duct Note: The sketch map of long duct 1. Installation of air sending duct 2. Installation of air return duct rivet 3.Thermal insulation of duct…
Page 14
Installation Procedure Air Duct Installing the suspension screw Wooden structure New concrete slab Original concrete slad Steel reinforcement structure Hanging of the indoor unit Installation Procedure Refrigerant Pipe CAUTION Pipe material Allowable pipe length and drop Supplementary refrigerant Note: Connection of refrigerant pipe…
Page 15
Installation Procedure Refrigerant Pipe Creating vacuum Open all valves Gas leakage detection Insulation treatment Installation Procedure Drain Pipe CAUTION Requirements For unit without water pump For unit with water pump Pipe and insulation material…
Page 16
Installation Procedure Electrical wiring Hose Drain confirmation WARNING DANGER OF BODILY INJURY OR DEATH Precautions for Electrical wiring Wiring connection…
