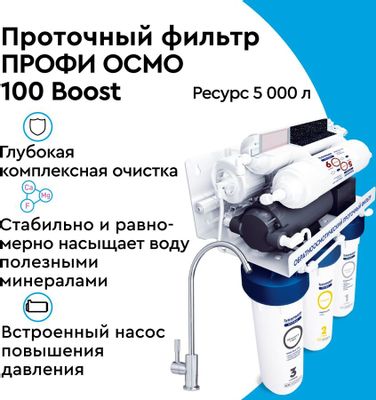

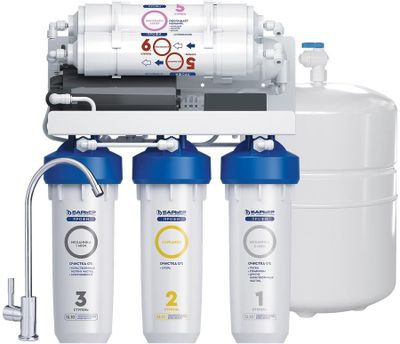

Характеристики фильтра обратного осмоса для очистки воды Барьер ПРОФИ ОСМО 100:

Количество ступеней очистки — 5

Максимально допустимое давление на входе (атм) — 7

Рабочее давление воды (атм) — от 3 до 7

Температура исходной воды (оС) — от +5 до +35

Производительность водоочистителя (л / сутки)* — не менее 288, при рабочем давлении не менее 5 атм и температуры воды +20оС

Расход из крана чистой воды (л.мин)** — не менее 1. При полностью заполненной емкости расход может достигать 3-5 л/мин

Объем накопительной емкости (л)*** — 8. Наполняемость накопительной емкости зависит от давления воды на входе и степени загрязненности фильтроэлементов. При давлении до 4 атм заполняемость составит — 50% от указанного объема

Ресурс комплекта фильтроэлементов (л)**** — 5000. Ресурс может отличаться от указанного в зависимости от степени загрязнения воды.

Сменные фильтроэлементы фильтра обратного осмоса ПРОФИ ОСМО 100:

1 ступень. Высококачественный полипропиленовый фильтроэлемент превосходно очищает воду нерастворимых механических примесей. Предварительная очистка воды. Тонкость фильтрации составляет 5 мкм.

2 ступень. Сорбционная очистка активированным кокосовым углем. Гранулированный уголь, благодаря его разветвленной поверхности, обладает высокой эффективностью и большим ресурсом очистки.

3 ступень. Высококачественный полипропиленовый фильтроэлемент повышенной производительности. Превосходно очищает воду от мелкодисперсных взвесей, обеспечивая тонкую механическую очистку воды. Тонкость фильтрации составляет 1 мкм.

4 ступень. 3-х слойное полотно мембраны на основе тонкопленочного полиамидного композита с порами диаметром 0,0001 мкм. Диаметр пор настолько мал, что они пропускают только молекулы воды.
Производительность 100 гал. в сутки.

5 ступень. Уникальный бактериостатичский фильтрующий состав на основе активированного кокосового угля. Дополнительная очистка воды после накопительной емкости, а также устранение неприятных запахов и привкусов.

В настоящее время фильтры, работающие по принципу обратного осмоса становятся всё более популярными среди потребителей.

Процесс обратного осмоса, как способ очистки воды, используется с начала 60-х годов. Первоначально он применялся для опреснения морской воды. Сегодня по принципу обратного осмоса в мире производятся сотни тысяч тонн питьевой воды в сутки.

Совершенствование технологии сделало возможным применение обратноосмотических систем в домашних условиях. На настоящий момент в мире уже установлены тысячи таких систем. Получаемая обратным осмосом вода имеет уникальную степень очистки. По своим свойствам она близка к талой воде ледников, которая признается наиболее экологически чистой и полезной для человека.

Явление осмоса лежит в основе обмена веществ всех живых организмов. Благодаря ему в каждую живую клетку поступают питательные вещества и, наоборот, выводятся шлаки.

Явление осмоса наблюдается, когда два соляных раствора с разными концентрациями разделены полупроницаемой мембраной.

Эта мембрана пропускает молекулы и ионы определенного размера, но служит барьером для веществ с молекулами большего размера. Таким образом, молекулы воды способны проникать через мембрану, а молекулы растворенных в воде солей — нет.

Если по разные стороны полупроницаемой мембраны находятся солесодержащие растворы с разной концентрацией, молекулы воды будут перемещаться через мембрану из слабо концентрированного раствора в более концентрированный, вызывая в последнем повышение уровня жидкости. Из-за явления осмоса процесс проникновения воды через мембрану наблюдается даже в том случае, когда оба раствора находятся под одинаковым внешним давлением.

Разница в высоте уровней двух растворов разной концентрации пропорциональна силе, под действием которой вода проходит через мембрану. Эта сила называется «осмотическим давлением».

В случае, когда на раствор с большей концентрацией воздействует внешнее давление, превышающее осмотическое, молекулы воды начнут двигаться через полупроницаемую мембрану в обратном направлении, то есть из более концентрированного раствора в менее концентрированный.

Этот процесс называется «обратным осмосом». По этому принципу и работают все мембраны обратного осмоса.

В процессе обратного осмоса вода и растворенные в ней вещества разделяются на молекулярном уровне, при этом с одной стороны мембраны накапливается практически идеально чистая вода, а все загрязнения остаются по другую ее сторону. Таким образом, обратный осмос обеспечивает гораздо более высокую степень очистки, чем большинство традиционных методов фильтрации, основанных на фильтрации механических частиц и адсорбции ряда веществ с помощью активированного угля.

По этому принципу и работают все мембраны обратного осмоса. Процесс обратного осмоса осуществляется на осмотических фильтрах, содержащих специальные мембранах, задерживающих растворенные в воде органические и минеральные примеси, бактерии и вирусы. Очистка воды происходит на уровне молекул и ионов, при заметно уменьшается общее солесодержание в воде. Много домашних фильтров обратного осмоса используются в США и Европе для очистки муниципальной воды с содержанием солей от 500 до 1000 мг/л; обратноосмотические системы высокого давления очищают солоноватую и даже морскую воду (36000 мг/л) до качества нормальной питьевой воды.

Фильтры на основе обратного осмоса удаляют из воды ионы Na, Са, Cl, Fe, тяжелых металлов, инсектициды, удобрения, мышьяк и многие другие примеси. «Молекулярное сито», которое представляют собой обратноосмотические мембраны, задерживает практически все примесные элементы, содержащиеся в воде, независимо от их природы, что оберегает потребителя воды от неприятных сюрпризов, связанных с неточным или неполным анализом исходной воды, особенно из индивидуальных скважин.

В процессе обратного осмоса вода и растворенные в ней вещества разделяются на молекулярном уровне, при этом с одной стороны мембраны накапливается практически идеально чистая вода, а все загрязнения остаются по другую сторону мембраны. Таким образом, обратный осмос обеспечивает гораздо более высокую степень очистки, чем большинство традиционных методов фильтрации, основанных на фильтрации механических частиц и адсорбции ряда веществ с помощью активированного угля.

Основным и самым важным элементом обратноосмотических водоочистителей является мембрана. Исходная, загрязненная различными примесями и частицами, вода пропускается через поры мембраны, столь мелкие, что загрязнения сквозь них практически не проходят. Для того чтобы поры мембраны не забивались, входной поток направляется вдоль мембранной поверхности, который вымывает загрязнения. Таким образом, один входной поток разделяется на два выходных потока: раствор, проходящий через мембранную поверхность (пермеат) и часть исходного потока, не прошедшего через мембрану (концентрат).

Обратноосмотическая полупроницаемая мембрана представляет собой композитный полимер неравномерной плотности. Этот полимер образован из двух слоев, неразрывно соединенных между собой. Наружный очень плотный барьерный слой толщиной около 10 миллионных см лежит на менее плотном пористом слое, толщина которого составляет пять тысячных см. Осмотическая мембрана действует как барьер для всех растворенных солей и неорганических молекул, а также органических молекул с молекулярной массой более 100. Молекулы воды свободно проходят через мембрану, создавая поток пермеата. Качество пермеата сопоставимо с качеством обессоленной воды, полученной по традиционной схеме Н-ОН-ионирования, а по некоторым параметрам (окисляемость, содержание кремниевой кислоты, железа и др.) превосходит.

Обратноосмотическая мембрана — это прекрасный фильтр и теоретически содержание растворенных минеральных веществ в полученной в результате фильтрации чистой воде должно составлять 0 мг/л (то есть их совсем не должно быть!), независимо от их концентрации во входящей воде.

На практике, мембрана не полностью задерживает растворенные в воде вещества. Они проникают через мембрану, но в ничтожно малых количествах. Поэтому очищенная вода все-таки содержит незначительное количество растворенных веществ. Важно, что повышение давления на входе не приводит к росту содержания солей в воде после мембраны. Наоборот, большее давление воды не только увеличивает производительность мембраны, но и улучшает качество очистки при применении метода обратного осмоса. Другими словами, чем выше давление воды на мембране, тем больше чистой воды лучшего качества можно получить.

В процессе очищения воды по принципу обратного осмоса концентрация солей со стороны входа возрастает, из-за чего мембрана может засориться и перестать работать. Для предотвращения этого вдоль мембраны создается принудительный поток воды, смывающий «рассол» в дренаж.

Эффективность процесса обратного осмоса в отношении различных примесей и растворенных веществ зависит от ряда факторов: давление, температура, уровень рН, материал, из которого изготовлена мембрана, и химический состав входной воды, влияют на эффективность работы системы обратного осмоса. Степень очистки воды в таких фильтрах составляет по большинству неорганических элементов 85%-98%.

Обратноосмотические мембраны содержат самые узкие поры, и потому являются самыми селективными. Они задерживают все бактерии и вирусы, бoльшую часть растворенных солей и органических веществ (в том числе железо и гумусовые соединения, придающие воде цветность и патогенные вещества), пропуская лишь молекулы воды небольших органических соединений и легких минеральных солей. В среднем RO мембраны задерживают 97-99 % всех растворенных веществ, пропуская лишь молекулы воды, растворенных газов и легких минеральных солей.

Материал мембранных фильтров – нитрат целлюлозы. Как показала многолетняя практика, этот материал обеспечивает оптимальные условия роста задержанных микроорганизмов, исключая получение ложного отрицательного результата.

Мембранный фильтр состоит из нескольких слоев, которые соединены вместе и обмотаны вокруг пластиковой трубки. Материал мембраны полупроницаем. Вода продавливается через полупроницаемую мембрану, которая отторгает даже низкомолекулярные соединения. Схематическое изображение мембраны приведено ниже.

Обратноосмотические мембраны используются во многих отраслях промышленности, где есть необходимость в получении воды высокого качества (разлив воды, производство алкогольных и безалкогольных напитков, пищевая промышленность, фармацевтика, электронная промышленность и т. д.).

Часто задаваемые вопросы по обратному осмосу:

Какой объем воды в час может быть очищен обратноосмотической мембраной?

от 5 до 11 литров, в зависимости от типа установленной мембраны.

Что такое пермеат?

Очищенная обратноосмотической мембраной вода.

Сколько воды уходит в дренаж?

Порядка 4/5 от общего объёма потока воды уходит в слив.

Вода сливается в канализацию постоянно?

Вода уходит в канализацию до тех пор, пока работает фильтрующая система, до наполнения накопительной емкости. Затем клапан перекрывает ток воды.

Как часто нужно менять картриджи в обратноосмотическом водоочистителе?

Картриджи предварительной очистки нужно менять раз в 6-12 месяцев в зависимости от качества входящей воды и количества потребляемой воды. Мембрана обратного осмоса может работать до 1,5 лет. Срок службы мембраны обратного осмоса зависит: от давления в трубопроводе, качества входящей воды, объема потребляемой воды, температуры воды. Постугольный фильтр меняется один раз в год. Максимальный срок службы фильтроэлементов 1 год (12 месяцев) вне зависимости от объема отфильтрованной воды.

Что входит в обслуживание системы обратного осмоса?

Доставка и замена картриджей. Ревизия узлов и соединений.

Как проверить состояние обратноосмотической мембраны?

Проверка мембраны может выполняться с помощью электронного прибора ТДС-метр (TDS-metr). Который предназначен для определения качества воды после фильтра обратного осмоса и общего солесодержания любой воды.

Какая величина TDS (общее солесодержание, мг/л) после системы?

Около 5-20 мг/л

При каком TDS следует менять мембрану?

Когда TDS после фильтра превышает 20% от исходной воды.

Какая величина TDS в водопроводной воде?

В пределах 150 — 250мг/л.

Как часто нужно обслуживать осмос?

2 раза в год.

Какая производительность фильтров с системой обратного осмоса?

50, 75, 100 галлон в сутки. В зависимости от установленной мембраны.(1 галлон = 3,79л)

При каком давлении работает осмос?

Максимально допустимое давление на входе 7 атм

Рабочее давление:

от 3,5 до 7,0 атм

для исполнения с насосом от 0,5 до 4,0 атм

Что делать если давление в водопроводе меньше допустимого?

При низком давлении воды в водопроводной системе или при повышенном потреблении очищенной воды, система может дополняться насосом повышающим давление.

Что делать если давление в водопроводе выше допустимого?

Если давление в системе выше допустимого или может подыматься(бывает в новых высотных домах 22 этажа и выше) нужно устанавливать редуктор понижения давления.

Почему чистая вода имеет молочный цвет?

Как правило, это случается когда система только введена в эксплуатацию или после замены картриджей из-за большого количества пузырьков воздуха. На качество воды это не влияет. После разбора воды (10-20 литров), вода становится прозрачной.

В накопительном баке мало воды или очень медленно набирается? В фильтре нет воды?

• Система только начала работать.
• В накопительном баке высокое давление воздуха.
• В накопительном баке низкое давление.
• Слабое давление воды в водопроводе.
• Перегибы трубок.
• Загрязнились фильтры предварительной очистки или не работает мембрана.

Запах или привкус у воды.

• Недостаточно промылся накопительный бак.
• Исчерпал свой ресурс угольный фильтр (5-я ступень очистки).
• Загрязнилась мембрана.

Какое время нужно для наполнения накопительного бака?

В среднем 2 часа. В зависимости от производительности мембраны, давления в системе и качества воды.

Какой вкус у воды, очищенной на обратноосмотической системе?

Получаемая обратным осмосом вода имеет высшую степень очистки. По химическому составу она близка к талой воде, которая является самой экологически чистой.

Как определить стоимость литра воды очищенной обратноосмотическим способом?

Несомненным плюсом использования обратного осмоса для обеспечения чистой питьевой водой, есть то, что он значительно дешевле доставки воды.

Расчет стоимости литра воды при очистке обратным осмосом

В среднем человек, по минимальным подсчетам, потребляет в день около двух литров питьевой воды с приготовленной пищей, напитками и в чистом виде. Если рассмотреть объем потребления воды семьей из четырех человек в год, то он составит

2л х 4человека х 365дней = 2920л

Срок службы фильтра с обратноосмотической системой не мене 10 лет. В таком случае, при цене оборудования 7500 рублей, затраты на амортизацию в год составляют 750 рублей. Стоимость расходных материалов складывается из стоимости фильтрующих элементов и мембраны обратного осмоса.

Общая сумма затрат в год 2179 рублей.

Стоимость одного литра воды очищенного с помощью фильтра с обратноосмотической системой составит всего 0,75р (2179р / 2920л = 0,75р.).

Плюсом использования обратного осмоса для обеспечения чистой питьевой водой, является то, что он значительно дешевле доставки воды, так как стоимость очистки 19 литров воды обратным осмосом равна 14,25р (0,75р * 19л = 14,25р). 19 литров — объем стандартной бутыли используемой при доставке воды.

Так-же если у Вас есть какие-то предпочтения, хотите купить, возможна поставка под заказ фильтра для воды с обратным осмосом различных производителей: Новая Вода, Аквафор, Гейзер, Атолл (Atoll), Аква Кит и др. производителей.

Купить фильтр обратного осмоса Барьер ПРОФИ ОСМО 100 Вы можете:

• По адресу: г.Сыктывкар, ул.Карла Маркса, д.213
• Сделав заказ по телефону: (8212) 25-26-26 по г.Сыктывкар ДОСТАВКА БЕСПЛАТНО!
• Сделав заказ на сайте фильтр11.рф по г.Сыктывкар ДОСТАВКА БЕСПЛАТНО!

Инструкция к Барьер Профи Осмо

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ВОДООЧИСТИТЕЛЯ БАРЬЕР ПРОФИ Осмо / Boost и БАРЬЕР ПРОФИ Осмо М / Boost М

НАЗНАЧЕНИЕ ВОДООЧИСТИТЕЛЯ

Водоочиститель БАРЬЕР ПРОФИ Осмо предназначен для глубокой доочистки питьевой водопроводной воды от большинства содержащихся в ней вредных веществ. Основной элемент водоочистителя, обратноосмотическая мембрана, очищает воду от примесей на молекулярном уровне, пропуская её под давлением через мельчайшие поры. Для того чтобы загрязнения не закупоривали поры, в процессе фильтрации вдоль поверхности мембраны с высокой скоростью течёт поток воды, смывая загрязнения в дренаж. Для увеличения срока службы обратноосмотической мембраны в водоочистителе установлены три ступени предварительной очистки. Активированный уголь 5-й ступени очистки служит дополнительной гарантией безупречной чистоты и вкуса полученной питьевой воды.

Для преодоления гидравлического сопротивления мембраны требуется высокое давление воды на входе в водоочиститель. Для работы водоочистителя при низком давлении воды в системе водоснабжения предусмотрена комплектация с повысительным насосом — БАРЬЕР ПРОФИ Осмо Boost.

В комплектациях водоочистителя БАРЬЕР ПРОФИ Осмо М и ПРОФИ Осмо Boost М включён дополнительный картридж БАРЬЕР Минерализатор RO, предназначенный для улучшения минерального состава очищенной воды.

Стабильная и эффективная очистка в бытовых условиях от таких трудноудаляе-мых примесей, как нитраты, нитриты, аммиак, фтор и соли жёсткости, возможна только при использовании обратноосмотической мембраны.

Все комплектации водоочистителя имеют всё необходимое для быстрой установки и начала работы.

БАРЬЕР ПРОФИ Осмо высоконадёжен и способен работать 24 часа в сутки.

Внимание! Несмотря на то, что обратноосмотическая мембрана способна задерживать бактерии и вирусы, в процессе очистки не происходит обеззараживания или дезинфекция исходной воды.

Во избежание биологического обрастания фильтроэлементов предварительной очистки не используйте водоочиститель для очистки воды, небезопасной в микробиологическом отношении.

Комплектация водоочистителя

Дополнительно для исполнений БАРЬЕР ПРОФИ Осмо М / ПРОФИ Осмо Boost М

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* время заполнения накопительной ёмкости указано для нового комплекта фильтроэле-ментов и может увеличиться к концу ресурса, а также при снижении давления и темпе-ратуры воды.

** при полностью заполненной ёмкости расход может достигать 3-5 л/мин.

*** наполняемость накопительной ёмкости зависит от давления воды на входе и степе-ни загрязнённости фильтроэлементов. При давлении до 4 атм наполняемость — 50% от указанного объёма.

**** ресурс может отличаться от указанного в зависимости от степени загрязнения ис-ходной воды. Основные требования к исходной воде приведены в следующем разделе.

Для исполнений БАРЬЕР ПРОФИ Осмо М / ПРОФИ Осмо Boost М

Технические характеристики БАРЬЕР Минерализатор RO

Основные требования к исходной воде

Все работы с водоочистителем в исполнении БаРЬеР ПРОФи Осмо Boost выполняйте только при отключенном электропитании.

Во избежание поражения электрическим током не допускайте попадания воды или иной токопроводящей жидкости на электрические провода, контакты и сетевой адаптер. В случае попадания отключите сетевой адаптер от электропитания, удалите воду. Подключайте электропитание, только убедившись, что поверхности контактов сухие.

Исключите контакт детей и людей с ограниченными физическими возможностями с электрическими компонентами во время работы водоочистителя.

Водоочиститель предназначен для доочистки питьевой водопроводной воды из систем централизованного водоснабжения. При установке водоочистителя вне систем централизованного водоснабжения (загородные дома, коттеджи) рекомендуется предварительно сделать анализ исходной воды. При несоответствии результатов анализа ука-занным параметрам необходимо связаться по телефону горячей линии со специалистами «БаРЬеР Профессиональные решения», либо оставить заявку через интернет для консультации и подбора дополнительной си-стемы водоподготовки.

Ступени очистки водоочистителя

1я ступень — БАРЬЕР ПРОФИ Механика 5 мкм. Фильтроэлемент стандарта SlimLine 10” пищевого класса. Механическая очистка от нерастворимых твёрдых частиц (песок, окалина и т.д.) размером более 5 мкм.

2я ступень — БАРЬЕР ПРОФИ Сорбцион. Сорбционная очистка от хлора, органических и хлорорганических соединений активированным гранулированным кокосовым углем. Гранулированный уголь, благодаря разветвлённой поверхности, обладает высокой эффективностью и большим ресурсом очистки

3я ступень — БАРЬЕР ПРОФИ Механика 1 мкм. Фильтроэлемент стандарта SlimLine 10” пищевого класса. Последняя ступень предварительной фильтрации перед обратноосмотической мембраной: тонкая механическая очистка от мелкодисперсных взвесей с размером частиц более 1 мкм.

4я ступень — БАРЬЕР ПРОФИ Осмо. Основной элемент очистки, обратноосмотическая мембрана удаляет практически все органические загрязнители, соли жёсткости, ионы тяжёлых и токсичных металлов. Материал, из которого изготовлена мембрана — тонкоплёночный полиамидный композит с порами диаметром 0,0001 мкм. Диаметр пор настолько мал, что они пропускают только молекулы воды, а примеси смываются в дренаж. Для сравнения, диаметр отверстий мембраны в 200 раз меньше размера вирусов и в 4000 раз — бактерий.

Для исполнений БАРЬЕР ПРОФИ Осмо / ПРОФИ Осмо Boost

5я ступень — БАРЬЕР ПРОФИ Постфильтр. Содержит уголь, обработанный серебром. Дополнительная очистка воды после накопительной ёмкости. Устранение неприятных запахов и привкусов.

Для исполнений БАРЬЕР ПРОФИ Осмо М / ПРОФИ Осмо Boost М

5я ступень — БАРЬЕР Минерализатор RO. Предназначен для повышения физиологической полноценности очищенной воды. В результате растворения минерализующей загрузки вода насыщается ионами кальция, магния, фтора, общая жёсткость воды и рН повышаются до уровня, рекомендованного ВОЗ, а также увеличивается общее солесодержание.

6я ступень — БАРЬЕР ПРОФИ Постфильтр. Содержит уголь, обработанный серебром. Дополнительная очистка воды после накопительной ёмкости. Устранение неприятных запахов и привкусов.

Схема подключения водоочистителя

Для исполнений БАРЬЕР ПРОФИ Осмо М

Для исполнений БАРЬЕР ПРОФИ Осмо Boost М

Порядок установки водоочистителя

Работы, проводимые с водопроводом, должны выполняться квалифицированным специалистом. В случае самостоятельного подключения необходимо ознакомиться с действующими правилами и придерживаться их. Рекомендуется выполнять работы, связанные с подключением к водопроводу, присоединением трубок, установкой фитингов и заменой фильтроэлементов, чистыми руками и в тонких резиновых перчатках.

Перед началом установки водоочистителя перекройте вентиль водопроводной холодной воды, а затем откройте кран холодной воды на смесителе, чтобы сбросить давление в трубе.

Перед установкой внимательно прочтите данное руководство, ознакомьтесь со схемой подключения водоочистителя и проверьте комплектность. Предварительно определите место установки водоочистителя, накопительной ёмкости и крана для чистой воды для обеспечения удобства ежедневного использования и возможности замены фильтроэлементов.

Соблюдайте правила безопасного использования электрических устройств (для исполнения БАРЬЕР ПРОФИ Осмо Boost).

Водоочиститель можно установить на ровную поверхность или закрепить на стенку при помощи шурупов*. Обратите внимание на то, чтобы водоочиститель, накопительная ёмкость и соединительные трубки не соприкасались с горячими трубами.* в комплект не входят, приобретаются отдельно.

1. Работа с быстроразъёмными фитингами.

Все соединения в водоочистителе и с его компонентами выполняются через быстроразъёмные фитинги и пластиковые трубки. Быстроразъёмный фитинг состоит из трёх основных деталей: корпуса, зажимной цанги, уплотнительного кольца.

Для соединения пластиковой трубки с фитингом достаточно вставить трубку на 15–17 мм в фитинг. Для извлечения трубки из фитинга необходимо указательным и большим пальцами левой руки прижать цангу к корпусу фитинга. Затем, придерживая цангу, правой рукой потянуть за трубку.

Как правило, при этом не требуется прилагать усилий. Если трубка не выходит из фитинга, не пытайтесь извлечь трубку, прилагая большие усилия. Это приведёт к поломке фитинга и/или разрыву трубки. Проконсультируйтесь со специалистом горячей линии БАРЬЕР.

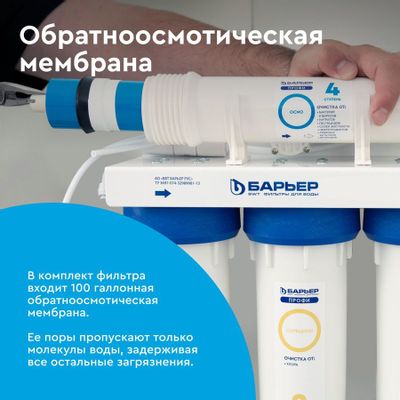

2. Установка обратноосмотической мембраны.

Отсоедините трубку от входного фитинга крышки корпуса мембраны. Отверните ключом крышку корпуса мембраны.

Освободите мембрану от упаковки, вставьте её в корпус и вдавите до упора. Наверните крышку на корпус.

Вставьте трубку во входной фитинг крышки корпуса мембраны.

3. Установка крана для чистой воды.

Выберите место для установки крана таким образом, чтобы им было удобно пользоваться и оставалось достаточно места под мойкой для крепления и подключения крана.

Просверлите отверстие диаметром 12 мм. Установите кран, как показано на рисунке. Затяните гайку.

Навинтите рукой прямой фитинг. Установите один конец БЕЛОЙ пластиковой трубки в фитинг.

4. Подключение к водопроводу.

Убедитесь, что перекрыт кран холодной воды на входе в квартиру. Отсоедините от водопроводной трубы подводку холодной воды к кухонному смесителю. Наверните на водопроводную трубу гайку шарового вентиля.

Зафиксируйте шаровой вентиль в положении, наиболее удобном для присоединения пластиковой трубки и перекрытия крана. Затяните гайку до момента, когда шаровой вентиль нельзя будет провернуть вокруг оси трубы.

Наверните подводку на шаровой вентиль.

Отверните от крана гайку для пластиковой трубки. Наденьте гайку на СИНЮЮ пластиковую трубку. С усилием натяните пластиковую трубку на шаровой вентиль и затяните гайку.

5. Установка дренажного хомута.

Просверлите в сливной трубе отверстие диаметром 8 мм.

Проверьте наличие уплотнения на внутренней стороне скобы дренажного хомута. Закрепите скобу с уплотнением таким образом, чтобы отверстие в сливной трубе совпало с отверстием хомута.

Установите вторую скобу и равномерно затяните крепежные болты так, чтобы две скобы располагались параллельно друг другу. Установите один конец ЧЁРНОЙ пластиковой трубки в фитинг дренажного хомута.

Участок трубы, в который входит дренажная трубка, не должен быть заполнен водой. Поэтому устанавливать дренажный хомут необходимо на вертикальной части сливной трубы до сифона. если установка до сифона невозможна, то обратитесь к специалисту для доработки сливной системы.

6. Установите кран накопительной ёмкости.

Снимите защитный пластиковый колпачок с резьбы в верхней части накопительной ёмкости.Оберните резьбу 2–3 раза уплотнительной лентой ФУМ (или иным уплотняющим материалом).

Рукой наверните кран накопительной ёмкости до упора. Слегка подтяните разводным ключом. Не прилагайте больших усилий, чтобы не повредить кран. Установите один конец КРАСНОЙ пластиковой трубки в фитинг крана накопительной ёмкости.

В нижней части накопительной ёмкости располагается сервисный воздушный клапан. если накопительная ёмкость исправна, не используйте его без консультации со специалистом.

7. Установка водоочистителя и накопительной ёмкости.

Установите водоочиститель и накопительную ёмкость таким образом, чтобы они не закрывали доступ к шаровому вентилю и другим коммуникациям, и при этом обеспечивалась возможность осмотра, демонтажа фильтра для замены фильтроэлементов.

Проложите соединительные трубки от шарового вентиля, крана чистой воды, дренажного хомута и накопительной ёмкости к водоочистителю таким образом, чтобы отсутствовали перегибы, сильное натяжение и соприкосновение с трубами отопления и горячей воды.

При необходимости аккуратно отрежьте излишки пластиковых трубок строительным ножом. Срез должен быть перпендикулярен трубке, без замятий и заусенцев.

Вставьте свободный конец СИНЕЙ пластиковой трубки во входной фитинг водоочистителя.

Вставьте свободный конец КРАСНОЙ пластиковой трубки в фитингтройник на входе 5й ступени очистки.

При наличии в фитингетройнике заглушки предварительно извлеките её. Вставьте свободный конец ЧЁРНОЙ пластиковой трубки в фитинг ограничителя потока водоочистителя. Вставьте свободный конец БЕЛОЙ пластиковой трубки в фитинг на выходе 5й ступени очистки. При наличии в фитинге заглушки предварительно извлеките её.8. Подключение к электрической сети для БАРЬЕР ПРОФИ Осмо Boost.

Для увеличения давления в водоочистителе используется низковольтовый повысительный насос, который отвечает директивам Европейского Союза по электромагнитной безопасности.

Для питания насоса используется сетевой адаптер с соединительным кабелем 1,5 м. В том случае, если длины кабеля недостаточно для подключения к имеющейся штатной розетке, необходимо вызвать электрика для монтажа дополнительной розетки с соблюдением требований по электробезопасности.

использование электрических удлинителей в пространстве под мойкой категорически запрещается и может привести к короткому замыканию и возгоранию.

9. Проверка и начало работы водоочистителя.

Откройте кран чистой воды. Закройте кран накопительной ёмкости.

Откройте вентиль холодной воды на входе в квартиру.

Для исполнения БАРЬЕР ПРОФИ Осмо Boost включите электропитание повысительного насоса.

Подайте воду на водоочиститель, открыв шаровой вентиль на водопроводной трубе.

Подождите несколько минут, пока из крана для чистой воды не начнет течь вода, в это время из крана чистой воды будет выходить воздух.

Поскольку кран накопительной ёмкости перекрыт, скорость потока воды на данном этапе будет невысокой. Данное действие необходимо для промывки системы.

Для полного вытеснения воздуха из водоочистителя дайте ему поработать в течение 5–10 минут.

Перекройте кран для чистой воды.

При правильном подключении водоочистителя и достаточном давлении воды на входе через несколько минут прекратится поступление воды в дренаж.

Для исполнения БАРЬЕР ПРОФИ Осмо Boost автоматически отключится повысительный насос.

Выдержите водоочиститель под давлением в течение 10–15 минут, убедитесь в отсутствии протечек в системе, если необходимо, аккуратно подтяните подтекающие соединения.

Откройте кран накопительной ёмкости.

После того как накопительная ёмкость заполнится (прекратится поступление воды в дренаж / остановится повысительный насос), откройте кран для чистой воды и слейте всю воду.

Повторно заполните и слейте накопительную ёмкость.

не употребляйте в питьевых целях воду, которая была получена при двух первых наполнениях ёмкости, так как при этом осуществляется промывка системы от консервирующих веществ. Во время первой недели эксплуатации ежедневно проверяйте водоочиститель на предмет протечек. По мере необходимости подтяните соединения. При работе водоочистителя возможен небольшой шум, обусловленный наличием в водопроводной воде пузырьков воздуха. Это не является неисправностью устройства.

Замена фильтроэлементов

Ресурс фильтроэлементов рассчитан на основании испытаний на различных модельных растворах и подобран таким образом, чтобы на всем протяжении было обеспечено безукоризненное качество очищенной воды. Однако качество исходной воды (загрязнение нерастворимыми частицами, концентрация органических и неорганических вредных примесей, жёсткость воды и т.д.) в различных регионах может изменяться в широких пределах.

Наибольшую нагрузку испытывают фильтроэлементы ступеней предварительной очистки. При наличии в воде повышенного содержания механических нерастворимых примесей и соединений железа фильтроэлементы предварительной очистки интенсивно загрязняются.

При повышенной жёсткости исходной воды (более 7 мг*экв/л) и концентрации железа более 3 ПДК ресурс и производительность обратноосмотической мембраны существенно снижается.

Основным признаком, по которому определяется необходимость замены фильтроэлементов, является снижение производительности водоочистителя (накопительная ёмкость не заполняется или заполняется не полностью, увеличилось время её заполнения).

Для определения рекомендуемой периодичности замены фильтроэлементов воспользуйтесь таблицей.

Для исполнений БАРЬЕР ПРОФИ Осмо / ПРОФИ Осмо Boost

Для исполнений БАРЬЕР ПРОФИ Осмо М / ПРОФИ Осмо Boost М

Данные по периодичности замены приведены в таблице исходя из среднесуточного потребления воды (15 литров) и качества исходной воды, отвечающей показателям из раздела «ОСНОВНЫЕ ТРЕБОВАНИЯ К ИСХОДНОЙ ВОДЕ». В том случае, если показатели будут хуже, фильтроэлементы рекомендуется менять чаще.

Рекомендуется проводить замену фильтроэлементов ступеней предварительной очистки одновременно.

Для водоочистителей исполнения БаРЬеР ПРОФи Осмо Boost перед заменой любого из фильтроэлементов необходимо отключить сетевой адаптер от электрической сети.

1. Замена фильтроэлементов предварительной очистки.

Закройте шаровой вентиль на входе в водоочиститель.

Для исполнения БАРЬЕР ПРОФИ Осмо Boost отключите электропитание повысительного насоса. Закройте кран накопительной ёмкости.

Откройте кран для чистой воды, чтобы сбросить давление, затем закройте кран.

Выполняйте действия по замене каждой ступени последовательно, следите, чтобы не перепутать колбы.

Отверните пластиковым ключом колбу ступени предварительной очистки. Удалите использованный фильтроэлемент.

Промойте внутреннюю поверхность колбы струёй горячей воды. При необходимости воспользуйтесь щёткой с моющим средством для посуды, затем обязательно тщательно смойте остатки мыльного раствора. Осмотрите внутреннюю поверхность крышки колбы, протрите влажной чистой салфеткой, при необходимости повторите процедуру.

Освободите новый фильтроэлемент от упаковки и установите в колбу соответствующей ступени.

Фильтроэлемент должен быть установлен вертикально, без перекосов. Фильтроэлемент БаРЬеР Сорбцион имеет указатель направления очистки воды, который при правильной установке указывает на крышку колбы.

Аккуратно вверните колбу в крышку рукой до упора и затяните ключом. При правильной затяжке наклейки на колбе будут расположены посередине относительно лицевой стороны водоочистителя.

При необходимости повторите выше описанные действия с остальными ступенями предварительной очистки.

Извлеките пластиковую трубку из углового фитинга 3й ступени предварительной очистки.

Для исполнения БАРЬЕР ПРОФИ Осмо Boost фитинг находится с тыльной стороны кронштейна.

Поверните угловой фитинг вниз. Установите под фитинг вплотную к колбе ёмкость объёмом 4–5 литров. Медленно откройте вентиль на входе в водоочиститель приблизительно на треть поворота и промойте новые фильтроэлементы 3–4 литрами воды. Закройте вентиль, верните угловой фитинг в исходное положение и вставьте пластиковую трубку.

Откройте кран для чистой воды и шаровой вентиль на входе в водоочиститель. Для исполнения БАРЬЕР ПРОФИ Осмо Boost включите электропитание повысительного насоса.

Подождите несколько минут, пока из крана не начнет течь вода. Через 2–3 минуты закройте кран для чистой воды. Убедитесь в отсутствии протечек в водоочистителе, если необходимо, подтяните соединения.

Откройте кран накопительной ёмкости.

2. Замена обратноосмотической мембраны.

Закройте шаровой вентиль на входе в водоочиститель.

Для исполнения БАРЬЕР ПРОФИ Осмо Boost отключите электропитание повысительного насоса. Закройте кран накопительной ёмкости.

Откройте кран для чистой воды, чтобы сбросить давление, затем закройте кран.

Отсоедините трубку от входного фитинга крышки корпуса мембраны. Отверните пластиковым ключом крышку корпуса мембраны.

Удерживая корпус мембраны одной рукой, другой, при помощи круглогубцев или узких плоскогубцев, извлеките отработанную мембрану. Запомните направление установки мембраны.

Освободите новую мембрану от упаковки, вставьте её в корпус и вдавите до упора, удерживая корпус от смещения.

Наверните крышку на корпус и слегка затяните ключом, чтобы входной фитинг на крышке вернулся в исходное положение.

Вставьте пластиковую трубку в фитинг крышки корпуса мембраны.

Угловой фитинг на крышке мембраны зафиксирован в положении, удобном для монтажа, при правильном положении корпуса мембраны (выходные фитинги направлены вниз). не поворачивайте угловой фитинг без необходимости, это может привести к потере герметичности соединения.

Откройте кран для чистой воды и шаровой вентиль на входе в водоочиститель. Для исполнения БАРЬЕР ПРОФИ Осмо Boost включите электропитание повысительного насоса.

Подождите несколько минут, пока из крана для чистой воды не начнет течь вода.

После замены мембраны необходимо заполнить и слить две накопительные ёмкости. Убедитесь в отсутствии протечек в водоочистителе, если необходимо, подтяните соединения.

Откройте кран накопительной ёмкости.

3. Замена фильтроэлемента БАРЬЕР Минерализатор RO.

При установке минерализатора соблюдайте правильность установки. Установка минерализатора осуществляется таким образом, чтобы направление движения жидкости в нём совпадала со стрелкой, нанесённой на корпус.

Закройте шаровой вентиль на входе в водоочиститель.

Для исполнения БАРЬЕР ПРОФИ Осмо Boost М отключите электропитание повысительного насоса. Закройте кран накопительной ёмкости.

Откройте кран для чистой воды, чтобы сбросить давление, затем закройте кран.

При помощи вильчатого пластикового ключа отсоедините фитинги от корпуса фильтроэлемента.

Распакуйте фильтроэлемент БАРЬЕР Минерализатор RO. Снимите транспортировочные колпачки. Наденьте угловые фитинги, идущие в комплекте, на трубчатые выступы фильтроэлемента.

Установите корпус БАРЬЕР Минерализатор RO между тройником постфильтра и автопереключателем пластиковыми трубками. Для соединения пластиковой трубки с фитингом достаточно вставить трубку на 15–17 мм в фитинг.

Откройте кран чистой воды на входе в водоочиститель и кран накопительной ёмкости. Убедитесь в отсутствии протечек в водоочистителе.

не пытайтесь извлечь пластиковую трубку из фитинга или снять фитинг, прилагая большие усилия. Это приведет к поломке фитинга и/или разрыву трубки. При необходимости проконсультируйтесь со специалистом горячей линии БаРЬеР.

4. Замена фильтроэлемента БАРЬЕР Осмо ПостФильтр.

Закройте шаровой вентиль на входе в водоочиститель.

Для исполнения БАРЬЕР ПРОФИ Осмо Boost отключите электропитание повысительного насоса. Закройте кран накопительной ёмкости.

Откройте кран для чистой воды, чтобы сбросить давление, затем закройте кран.

Подготовьте новый фильтроэлемент к установке: освободите его от упаковки, снимите с него транспортные заглушки и приготовьте их для установки на использованный фильтроэлемент.

При помощи вильчатого пластикового ключа отсоедините фитинги от корпуса фильтроэлемента.

Для предотвращения растекания воды при демонтаже установите на пластиковые трубки фильтроэлемента транспортные заглушки. Придерживая водоочиститель, снимите отработанный фильтроэлемент с клипс. Запомните направление потока воды, указанное на наклейке фильтроэлемента.

Установите новый фильтроэлемент в клипсы, соблюдая направление потока воды.

Установите до упора угловые фитинги на трубки фильтроэлемента. Откройте шаровой вентиль на входе в водоочиститель.

Для исполнения БАРЬЕР ПРОФИ Осмо Boost включите электропитание повысительного насоса. Откройте кран накопительной ёмкости.

Откройте кран для чистой воды и промойте 5ю литрами воды новый фильтроэлемент. В начале промывки из крана чистой воды рывками может выходить воздух. Это не является неисправностью.

Закройте кран чистой воды и кран накопительной ёмкости. Через несколько минут внимательно осмотрите водоочиститель на предмет протечек, в случае необходимости подтяните соединения.

Дополнительное обслуживание водоочистителя

Для того чтобы водоочиститель продолжал эффективно и долго работать, кроме своевременной замены фильтроэлементов необходимо периодически проводить дезинфекцию внутренних поверхностей и накопительной ёмкости. Рекомендуемая периодичность работ — не реже 1-го раза в год, а в случае подозрения на биообрастание внутренних поверхностей ступеней предварительной очистки — 1 раз в 6 месяцев.

Работы по дезинфекции системы может выполнять только квалифицированный специалист.

Воспользуйтесь телефоном горячей линии БАРЬЕР для консульта-ции и составления заявки на обслуживание в удобное для вас время.

Если вы планируете не использовать водоочиститель более 2 недель, его надо отключить. Для этого:

1. Закройте шаровой вентиль на входе в водоочиститель.
2. Для исполнения БАРЬЕР ПРОФИ Осмо Boost включите электропитание повы-сительного насоса.
3. Откройте кран для чистой воды и слейте всю воду из накопительной ёмкости.
4. Извлеките фильтроэлементы ступеней предварительной очистки, модуль обратноосмотической мембраны и фильтроэлемент 5-й ступени очистки. Слейте из них воду, герметично упакуйте каждый фильтроэлемент в чистый пластико-вый пакет и поместите в холодильник.
5. Слейте остатки воды из колб и корпуса мембраны. Протрите их насухо.
6. Закройте кран накопительной ёмкости. После хранения установите фильтроэлементы в соответствующие ступени очистки и выполните промывку водоочистителя.

ни в коем случае не храните фильтроэлементы при отрицательных температурах. Хранить фильтроэлементы в холодильнике не рекомендуется более 1-го месяца. Время хранения в холодильнике учитывается в расчете периодичности замены и срока службы фильтроэлементов. не следует хранить фильтроэлементы с пахучими веществами. Категорически запрещается хранить фильтроэлементы вблизи токсичных веществ.

Рекомендации

Используйте водоочиститель только по назначению. Содержите водоочиститель в чистоте и оберегайте от ударов и других механических повреждений. Не используйте водоочиститель для очистки горячей воды.

Не допускайте натяжения или перегиба пластиковых трубок. Не допускается эксплуатация водоочистителя в непосредственной близости от отопительных и нагревательных устройств. Не допускайте прилегания элементов водоочистителя к трубам горячего водоснабжения.

Не допускайте замерзания воды в водоочистителе и фильтроэлементах.

Не забывайте своевременно менять фильтроэлементы ступеней предварительной очистки. Это позволит максимально продлить срок службы модуля обратноосмотической мембраны.

Перед установкой водоочистителя вне систем централизованного питьевого водоснабжения (коттеджных поселках, загородных домах и т.д.) мы настоятельно рекомендуем сделать анализ воды и обратиться в службу технической поддержки за консультацией.

При перерывах в работе более 3–5 дней перекройте шаровой вентиль на входе в водоочиститель. Перед использованием фильтра необходимо его промыть. Для этого заполните накопительную ёмкость водой и слейте её.

Источник
