Момент затяжки – это усилие, которое прикладывается к резьбовому соединению при его завинчивании. Если закрутить крепеж с меньшим усилием, чем это необходимо, то, под воздействием вибраций, резьбовое соединение может раскрутиться, не обеспечивая нужную герметичность между скрепляемыми деталями, что может привести к тяжелым последствиям. Наоборот, если приложить к метизу большее усилие, чем требуется, произойдет разрушение резьбового соединения или скрепляемых деталей, например, может произойти срыв резьбы или появление трещин в деталях.
Для каждого размера и класса прочности резьбового соединения указаны определенные моменты затяжки. Все значения занесены в специальную таблицу усилий для затяжки динамометрическим ключом. Обычно, класс прочности болта указывается на его головке.
Классы прочности для метрических болтов

Класс прочности указывается цифрами на головке.
Классы прочности для дюймовых болтов

Информация о прочности выполнена в виде насечек на головке.
Резьбовые соединения затягивают стрелочным, предельным или цифровым динамометрическим ключом.
Таблица усилий затяжки метрических болтов
Усилие указано в Ньютон-метрах.

Таблица усилий затяжки дюймовых болтов
|
SAE |
1 или 2 |
5 |
6 или 7 |
8 |
||||||||
|
Размер |
Усилие |
Усилие |
Усилие |
Усилие |
||||||||
|
(дюймы)-(резьба) |
Ft-Lb |
Кг/м |
Н/м |
Ft-Lb |
Кг/м |
Н/м |
Ft-Lb |
Кг/м |
Н/м |
Ft-Lb |
Кг/м |
Н/м |
|
5/16 — 18 |
11 |
1.5213 |
14.9140 |
17 |
2.3511 |
23.0489 |
19 |
2.6277 |
25.7605 |
24 |
3.3192 |
32.5396 |
|
3/8 — 16 |
18 |
2.4894 |
24.4047 |
31 |
4.2873 |
42.0304 |
34 |
4.7022 |
46.0978 |
44 |
6.0852 |
59.6560 |
|
7/16 — 14 |
28 |
3.8132 |
37.9629 |
49 |
6.7767 |
66.4351 |
55 |
7.6065 |
74.5700 |
70 |
9.6810 |
94.9073 |
|
1/2 — 13 |
39 |
5.3937 |
52.8769 |
75 |
10.3785 |
101.6863 |
85 |
11.7555 |
115.2445 |
105 |
14.5215 |
142.3609 |
|
9/16 — 12 |
51 |
7.0533 |
69.1467 |
110 |
15.2130 |
149.1380 |
120 |
16.5960 |
162.6960 |
155 |
21.4365 |
210.1490 |
|
5/8 — 11 |
83 |
11.4789 |
112.5329 |
150 |
20.7450 |
203.3700 |
167 |
23.0961 |
226.4186 |
210 |
29.0430 |
284.7180 |
|
3/4 — 10 |
105 |
14.5215 |
142.3609 |
270 |
37.3410 |
366.0660 |
280 |
38.7240 |
379.6240 |
375 |
51.8625 |
508.4250 |
|
7/8 — 9 |
160 |
22.1280 |
216.9280 |
395 |
54.6285 |
535.5410 |
440 |
60.8520 |
596.5520 |
605 |
83.6715 |
820.2590 |
|
1 — 8 |
236 |
32.5005 |
318.6130 |
590 |
81.5970 |
799.9220 |
660 |
91.2780 |
894.8280 |
910 |
125.8530 |
1233.7780 |
Для закручивания резьбовых соединений в соответствии с данными таблиц необходимо использовать специальный инструмент — динамометрический ключ.

Ниже представлены популярные модели ключей, диапазоны которых перекрывают большинство значений определенных моментов затяжки. Максимальную точность передачи крутящего момента обеспечивают электронные динамометрические ключи.
Таблицы моментов затяжки колес
Примерные значения для легковых автомобилей

Для легковых автомобилей используют ключи с присоединительным квадратом 1/2. Самыми популярными ключами являются модели с затяжкой до 200-210 Нм, например, ключи с диапазоном 28-210 или 42-210. Ниже представлены варианты подобных ключей.
Примерные значения для грузовых автомобилей и автобусов

Для коммерческого транспорта используют ключи с присоединительным квадратом 1/2, 3/4 и даже 1 дюйм. Ниже представлены варианты ключей для автобусов, коммерческих и грузовых автомобилей.
Порядок затяжки

Компания AIST располагает широким ассортиментом профессиональных ключей для выполнения различных работ с резьбовыми соединениями. У нас всегда возможно подобрать необходимый динамометрический ключ для автомобиля, как для легкового, так и для грузового транспортного средства.
*Значения таблиц моментов затяжки носят информационный характер, без ссылки на какой-либо ГОСТ.
Полезные статьи:
- Виды динамометрических ключей
- Как пользоваться динамометрическим ключом
- Как выбрать динамометрический ключ
Выход из строя резьбовых соединений при чрезмерной затяжке может произойти из-за разрушения стержня болта или из-за срыва резьбы гайки и/или болта.
Болт или винт в сборе с гайкой соответствующего класса предназначены для создания соединений, которые можно затянуть до установленного значения пробной нагрузки болта без срыва резьбы. Пробная нагрузка обычно составляет 85-95% от предела текучести и определяется как максимальное растягивающее усилие, которое можно приложить к болту и которое не приведет к его пластической деформации.
Значение крутящего момента для конкретного размера болта зависит от:
- Материала и класса прочности болта.
- Материала соединяемых деталей (сталь, цветной металл или пластик).
- Наличия или отсутствия антикоррозийного покрытия у винта.
- Является ли крепеж сухим или в смазке.
- Длины резьбы.
Таблицы ниже даны только для ознакомления, так как приведенные в них значения являются приблизительными. Из-за множества факторов, влияющих на соотношение крутящего момента и натяжения, единственный способ определить правильный крутящий момент — это провести эксперименты в реальных условиях соединения и сборки.
Таблица 1. Моменты затяжки – винт (болт) без покрытия (черный), коэффициент трения 0,14.
Крупная резьба
| Диаметр резьбы | Класс прочности | |||||||
|---|---|---|---|---|---|---|---|---|
| 5.6 |
8.8 |
10.9 |
12.9 |
|||||
| Nm | ft lb. | Nm | ft lb. | Nm | ft lb. | Nm | ft lb. | |
| М3 | 0.6 | 0.44 | 1.37 | 1.01 | 1.92 | 1.42 | 2.3 | 1.7 |
| М4 | 1.37 | 1.01 | 3.1 | 2.29 | 4.4 | 3.05 | 5.25 | 3.87 |
| М5 | 2.7 | 1.99 | 6.15 | 4.54 | 8.65 | 6.38 | 10.4 | 7.6 |
| М6 | 4.6 | 3.3 | 10.5 | 7.7 | 15 | 11 | 18 | 13 |
| М7 | 7.6 | 5.6 | 17.5 | 12.9 | 25 | 18.4 | 29 | 21.3 |
| М8 | 11 | 8.1 | 26 | 19 | 36 | 26 | 43 | 31 |
| М10 | 22 | 16 | 51 | 37 | 72 | 53 | 87 | 64 |
| М12 | 39 | 28 | 89 | 65 | 125 | 92 | 150 | 110 |
| М14 | 62 | 45 | 141 | 103 | 198 | 146 | 240 | 117 |
| М16 | 95 | 70 | 215 | 158 | 305 | 224 | 365 | 269 |
| М18 | 130 | 95 | 295 | 217 | 420 | 309 | 500 | 368 |
| М20 | 184 | 135 | 420 | 309 | 590 | 435 | 710 | 523 |
| М22 | 250 | 184 | 570 | 420 | 800 | 590 | 960 | 708 |
| М24 | 315 | 232 | 725 | 534 | 1020 | 752 | 1220 | 899 |
| М27 | 470 | 346 | 1070 | 789 | 1510 | 1113 | 1810 | 1334 |
| М30 | 635 | 468 | 1450 | 1069 | 2050 | 1511 | 2450 | 1806 |
| М33 | 865 | 637 | 1970 | 1452 | 2770 | 2042 | 3330 | 2455 |
| М36 | 1111 | 819 | 2530 | 1865 | 3560 | 2625 | 4280 | 3156 |
| М39 | 1440 | 1062 | 3290 | 2426 | 4620 | 3407 | 5550 | 7093 |
Мелкая резьба
| Диаметр резьбы | Класс прочности | |||||
|---|---|---|---|---|---|---|
|
8.8 |
10.9 |
12.9 |
||||
| Nm | ft lb. | Nm | ft lb. | Nm | ft lb. | |
| М8х1 | 27 | 19 | 38 | 28 | 45 | 33 |
| М10х1,25 | 52 | 38 | 73 | 53 | 88 | 64 |
| М12х1,25 | 95 | 70 | 135 | 99 | 160 | 118 |
| М14х1,5 | 150 | 110 | 210 | 154 | 250 | 184 |
| М16х1,5 | 225 | 165 | 315 | 232 | 380 | 280 |
| М18х1,5 | 325 | 239 | 460 | 339 | 550 | 405 |
| М20х1,5 | 460 | 339 | 640 | 472 | 770 | 567 |
| М22х1,5 | 610 | 449 | 860 | 634 | 1050 | 774 |
| М24х2 | 780 | 575 | 1100 | 811 | 1300 | 958 |
Таблица 2. Моменты затяжки – винт электролитически оцинкованный, коэффициент трения 0,125.
Крупная резьба
| Диаметр резьбы | Класс прочности | |||||||
|---|---|---|---|---|---|---|---|---|
| 5.6 |
8.8 |
10.9 |
12.9 |
|||||
| Nm | ft lb. | Nm | ft lb. | Nm | ft lb. | Nm | ft lb. | |
| М3 | 0.56 | 0.41 | 1.28 | 0.94 | 1.8 | 1.33 | 2.15 | 1.59 |
| М4 | 1.28 | 0.94 | 2.9 | 2.14 | 4.1 | 3.02 | 4.95 | 3.65 |
| М5 | 2.5 | 1.84 | 5.75 | 4.24 | 8.1 | 5.97 | 9.7 | 7.15 |
| М6 | 4.3 | 3.1 | 9.9 | 7.3 | 14 | 10.3 | 16.5 | 12.1 |
| М7 | 7.7 | 5.2 | 16.5 | 12.1 | 23 | 16.9 | 27 | 19.9 |
| М8 | 10.5 | 7.7 | 24 | 17.7 | 34 | 25 | 40 | 29 |
| М10 | 21 | 15 | 48 | 35 | 67 | 49 | 81 | 59 |
| М12 | 36 | 26 | 83 | 61 | 117 | 86.2 | 140 | 103 |
| М14 | 58 | 42 | 132 | 97 | 185 | 136 | 220 | 162 |
| М16 | 88 | 64 | 200 | 147 | 285 | 210 | 340 | 250 |
| М18 | 121 | 89 | 275 | 202 | 390 | 287 | 470 | 346 |
| М20 | 171 | 126 | 390 | 287 | 550 | 405 | 660 | 486 |
| М22 | 230 | 169 | 530 | 390 | 745 | 549 | 890 | 656 |
| М24 | 295 | 217 | 675 | 497 | 960 | 708 | 1140 | 840 |
| М27 | 435 | 320 | 995 | 733 | 1400 | 1032 | 1680 | 1239 |
| М30 | 590 | 435 | 1350 | 995 | 1900 | 1401 | 2280 | 1681 |
| М33 | 800 | 590 | 1830 | 1349 | 2580 | 1902 | 3090 | 2278 |
| М36 | 1030 | 759 | 2360 | 1740 | 3310 | 2441 | 3980 | 2935 |
| М39 | 1340 | 988 | 3050 | 2249 | 4290 | 3163 | 5150 | 3798 |
Мелкая резьба
| Диаметр резьбы | Класс прочности | |||||
|---|---|---|---|---|---|---|
|
8.8 |
10.9 |
12.9 |
||||
| Nm | ft lb. | Nm | ft lb. | Nm | ft lb. | |
| М8х1 | 25 | 18 | 35 | 25 | 42 | 30 |
| М10х1,25 | 49 | 36 | 68 | 50 | 82 | 60 |
| М12х1,25 | 88 | 64 | 125 | 92 | 150 | 110 |
| М14х1,5 | 140 | 103 | 195 | 143 | 235 | 173 |
| М16х1,5 | 210 | 154 | 295 | 217 | 350 | 258 |
| М18х1,5 | 305 | 224 | 425 | 313 | 510 | 376 |
| М20х1,5 | 425 | 313 | 600 | 442 | 720 | 531 |
| М22х1,5 | 570 | 420 | 800 | 590 | 960 | 708 |
| М24х2 | 720 | 531 | 1000 | 737 | 1200 | 885 |
Почему важен момент затяжки болта?
Даже опытные мастера иногда затягивают болты с чрезмерным или недостаточным усилием. Честно говоря, значения крутящего момента редко можно найти в технической информации о продукте. А ведь именно недостаточная или чрезмерная затяжка болтового соединения является частой причиной выхода крепежа из строя. Оптимальный момент затяжки жизненно важен для обеспечения безопасного и надлежащего функционирования винта.

Что происходит при затягивании болта?
Прилагаемый к гайке крутящий момент, заставляет ее скользить вверх по наклонной плоскости резьбы. При этом уменьшается расстояние между опорными поверхностями болта и гайки. Этот размер представляет собой длину захвата болтового соединения.
При дальнейшей затяжке на болт действует нагрузка на растяжение. Его материал, чаще всего сталь, сопротивляется этому этому растяжению и создает усилие зажима на скрепляемых компонентах. Точно так же материалы подложки сопротивляются сжатию, чтобы сбалансировать давление зажима. Создаваемое напряжение называется предварительным натягом крепежа.
Конструктивные соединения, относящиеся к категории ответственных, требуют затяжки до определенного крутящего момента для обеспечения правильного предварительного натяга.
- Правильно затянутый болт немного растягивается, но не выходит за область своей упругой деформации. Находясь под постоянным напряжением, он сохраняет усилие затяжки и проявляет устойчивость к усталостному разрушению.
- Чрезмерно затянутый болт растягивается за границы упругого удлинения, что приводит к его необратимой пластической деформации и последующему разрушению.
- Недостаточно затянутый болт допускает незначительный зазор между соединяемыми заготовками, который будет увеличиваться после постоянной динамической нагрузки или других рабочих нагрузок. Зазор в соединении означает отсутствие предварительного натяжения, что неизбежно приведет к разрушению соединения.
Таким образом, момент затяжки — это оптимальный крутящий момент, приложенный к гайке, чтобы болт мог надежно удерживать нагрузку, не деформируясь и не ломаясь. Единица измерения в системе СИ: Н·м (Ньютон-метр).
Момент силы предварительной затяжки резьбового соединения является расчетным значением и составляет 75-80% от величины пробной нагрузки. Последняя же служит в качестве контрольного показателя, который винт должен выдержать в ходе испытаний. Если вы превысите значение пробной нагрузки при затягивании, вы рискуете вывести из строя крепежный элемент.
Еще одно преимущество предварительного натяга
При первом взгляде на болтовой узел создается впечатление, что резьбовой крепеж сам несет все нагрузки, действующие извне в процессе эксплуатации. Но это не так. Когда к предварительно нагруженному соединению, прикладывается внешняя нагрузка, болт воспринимает неполное ее действие, а обычно только небольшую ее часть. Когда же рабочая нагрузка прикладывается к крепежному узлу, который не был предварительно нагружен, вся величина нагрузки ложится только на болт, что повышает вероятность его отказа.
Но это правило работает только в том случае, когда дополнительные внешние нагрузки не превышают предварительную нагрузку болтов, в противном случае нагрузка на резьбовой крепеж возрастает.
Роль сил трения и смазки в соединении
Для определения затягивающего усилия используются несколько специальных методов расчета, учитывающих не только класс прочности и диаметр резьбы винта, но и влияние гальванических покрытий, специальных смазочных материалов или эффект твердых и гладких сопрягаемых поверхностей и т. д.
Следует иметь в виду, что табличные данные являются грубым расчетом, не учитывающим сколько в реальных условиях сборки будет потеряно крутящего момента из-за трения.
При сухой сборке и грубых поверхностях приблизительно 90% приложенного крутящего момента приходится на преодоление сил трения: 50% на опорную поверхность гайки и 40 % между сопрягаемыми витками резьбы. Таким образом, для создания напряжения используется всего порядка 10% усилия затяжки.

Но выход найден! — Уменьшить трение за счет смазки. При смазанной резьбе потребуется на 15-25% меньший крутящий момент для достижения того же напряжения, кроме того, это снизит вероятность поломки крепежного изделия во время установки и продлит срок его службы. Производители смазочных материалов обычно указывают значение коэффициента трения крепежа, который обеспечивает смазка.
Также можно использовать болты с заданным коэффициентом трения, например, с цинковым покрытием, которое снижает сопротивление при завинчивании.
Инструмент для установки с регулируемым моментом затяжки
Приложение точного момента затяжки к крепежным деталям достигается с помощью динамометрического ключа. При затягивании он показывает прилагаемое усилие в аналоговом или цифровом формате. Однако все динамометрические инструменты имеют определенную погрешность, которую необходимо учитывать для определения подходящего момента затяжки.
Как правило, о точности динамометрического ключа можно узнать у производителя или продавца.
Заключение
Хотя предварительная нагрузка является главным приоритетом в болтовом соединении, существует множество внешних факторов, влияющих на возможность достижения или сохранения усилия затяжки, таких как рабочие температуры, коррозионные среды, нагрузки на сдвиг, вибрация. Поэтому для обеспечения длительной гарантии надежности разъемного сопряжения важно контролировать и поддерживать предварительный натяг на уровне в процессе эксплуатации и при ремонтных работах.
Полезные советы
Поставить оценку
Нажмите, чтобы поставить
оценку
Хотел написать только момент для динамометрического ключа, но без объяснения обозначения прочности болтов не получится. Тогда начну с прочности:
На крепеже указывают класс прочности — два числа разделённых точкой: 3.6, 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 9.8, 10.9, 12.9. Первое число обозначает предел прочности материала на разрыв, выраженный в тоннах на квадратный сантиметр сечения. На пример диаметр сечения резьбы болта М10 — 8.5мм (наружный диаметр резьбы 10мм вычитаем из него глубину резьбы 1.5мм, глубина резьбы соответствует шагу резьбы — теоретически), соответственно площадь 0.5675 см2,
при маркировке 12.9 прочность на разрыв 0.5675*12=6.81 тонн. Цифра после точки это соотношение предела текучести к пределу прочности, выраженное в десятых долях, это соответствует максимальной рабочей нагрузке. Рекомендуемая нагрузка составляет 0.6-0.7 от предела текучести. Считаем дальше: (болт М10-12.9) предел текучести 6.81*0.9=6.129 т., а рекомендованная рабочая нагрузка не должна превышать 6.129*0.7=4.2903 т. То есть на этот болт можно повесить груз весом не более 4290кг. ;)))
Переходим к моменту затяжки резьбовых соединений: Есть универсальный метод для креплений общего назначения определяется по размеру ключа:
Момент затяжки в зависимости от класса прочности крепежа:
1кгс.м приблизительно равен 10Н.м. Точнее: 1 килограмм-сила-метр [кгс·м] = 9,80664999999931 ньютон-метр [Н·м], то есть для перевода КГс -> Нм надо КГс*9.814, для перевода Нм -> КГс надо Нм*0.1019 (исправлено, спасибо — serega-kadei)
При отсутствии динамометрического ключа, можно воспользоваться безменом, безмен закрепляем на конце ключа и тянем его строго перпендикулярно! Но для определения точного момента нам нужна следующая формула: А/В=С, где А-требуемый момент затяжки, В-длинна от центра резьбы до центра крепления безмена в метрах, С-показания безмена при котором будет обеспечен требуемый момент.
Считаем для болта М10х1.5 12.9 7.9кгс.м, длина ключа от центра резьбы до крепления безмена 22см: 7.9/0.22=35.9(кг)-показания безмена.
Для примера фото от MadCat-OdessaUA
Это основные параметры при затяжке резьбовых соединений.
Отраслевой стандарт можно прочитать по ссылке — gostrf.com/normadata/1/4293834/4293834701.pdf
ОСТ 37.001.031-72 — www.gostrf.com/normativ/1/4293834/4293834703.htm
Скрин из ОСТ
Для справки про основной-крупный шаг резьб:
М6*(шаг) 1(мм), и далее по порядку
М8*1.25,
М10*1.5,
М12*1.75,
М14*2,
М16*2,
М18*2.5,
М20*2.5,
М22*2.5,
М24*3
Сейчас появилось очень много крепежа под «звезду» — Torx
T1: 2-3 Ncm
T2: 7-9 Ncm
T3: 14-18 Ncm
T4: 22-28 Ncm
T5: 43-51 Ncm
T6: 75-90 Ncm
T7: 1.4-1.7 Nm
T8: 2.2-2.6 Nm
T9: 2.8-3.4 Nm
T10: 3.7-4.5 Nm
T15: 6.4-7.7 Nm
T20: 10.5-12.7 Nm
T25: 15.9-19 Nm
T27: 22.5-26.9 Nm
T30: 31.1-37.4 Nm
T40: 54.1-65.1 Nm
T45: 86-103.2 Nm
T50: 132-158 Nm
T55: 218-256 Nm
T60: 379-445 Nm
T70: 630-700 Nm
T80: 943-1048 Nm
T90: 1334-1483 Nm
T100: 1843-2048 Nm
Сейчас почти у всех есть смартфоны и для них есть много программ где есть таблицы с рекомендуемыми значениями. На пример я использую программу MechTab в ней много нужных мне табличных данных, но если нужна только таблица по моменту затяжки лучше поискать другие программы.
Всем удачи!
Запись редактирую и дополняю.

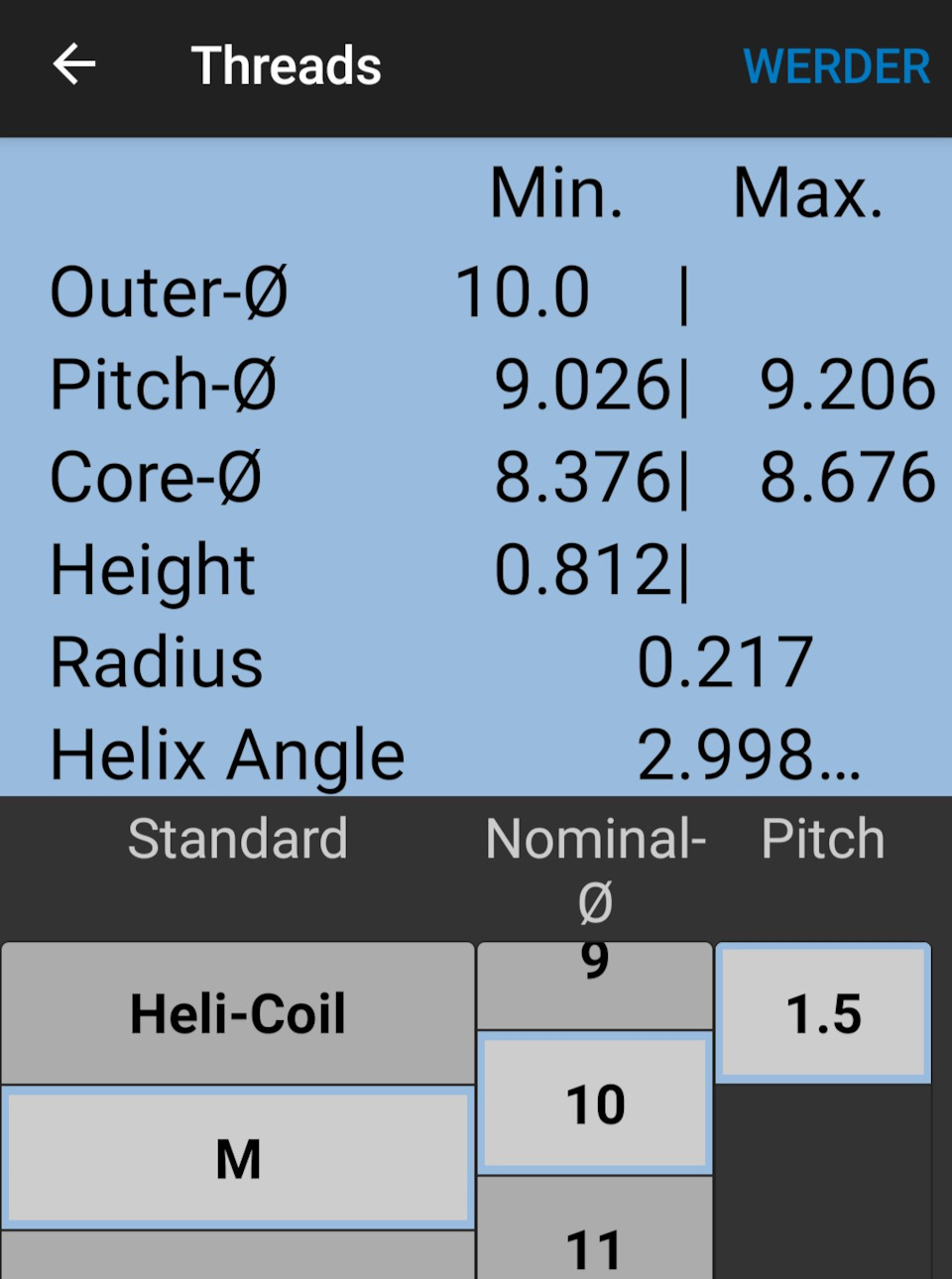

Для тех кто не понимает резьбобразования: пара скринов из Mech Tab с размерами резьбы М 10х1.5

Маркировка – что указано на головках болтов.
Для изделий из углеродистой стали класса прочности — 2 на головке болта указаны цифры через точку. Пример: 3.6, 4.6, 8.8, 10.9, и др.
Первая цифра обозначает 1/100 номинальной величины предела прочности на разрыв, измеренную в МПа. Например, если на головке болта стоит маркировка 10.9 первое число 10 обозначает 10 х 100 = 1000 МПа.
Вторая цифра — отношение предела текучести к пределу прочности, умноженному на 10. В указанном выше примере 9 — предел текучести / 10 х 10. Отсюда Предел текучести = 9 х 10 х 10 = 900 МПа.
Предел текучести это максимальная рабочая нагрузка болта!
Для изделий из нержавеющей стали наносится маркировка стали — А2 или А4 — и предел прочности — 50, 60, 70, 80, например: А2-50, А4-80.
Число в этой маркировке означает — 1/10 соответствия пределу прочности углеродистой стали.
Перевод единиц измерения: 1 Па = 1Н/м2; 1 МПа = 1 Н/мм2 = 10 кгс/см2.
Предельные моменты затяжки для болтов (гаек).
Крутыщие моменты для затяжки болтов (гаек).
В таблице ниже приводятся закручивающие моменты для затяжки болтов и гаек. Не превышайте эти величины.
|
Резьба |
Прочность болта |
||
|
8.8 |
10.9 |
12.9 |
|
|
М6 |
10 Нм |
13 Нм |
16 Нм |
|
М8 |
25 Нм |
33 Нм |
40 Нм |
|
М10 |
50 Нм |
66 Нм |
80 Нм |
|
М12 |
85 Нм |
110 Нм |
140 Нм |
|
М14 |
130 Нм |
180 Нм |
210 Нм |
|
М16 |
200 Нм |
280 Нм |
330 Нм |
|
М18 |
280 Нм |
380 Нм |
460 Нм |
|
М20 |
400 Нм |
540 Нм |
650 Нм |
|
М22 |
530 Нм |
740 Нм |
880 Нм |
|
М24 |
670 Нм |
940 Нм |
1130 Нм |
|
М27 |
1000 Нм |
1400 Нм |
1650 Нм |
|
М30 |
1330 Нм |
1800 Нм |
2200 Нм |
|
М33 |
1780 Нм |
2450 Нм |
3000 Нм |
|
М36 |
2300 Нм |
3200 Нм |
3850 Нм |
|
М39 |
3000 Нм |
4200 Нм |
5050 Нм |
|
М42 |
3700 Нм |
5200 Нм |
6250 Нм |
Выше перечисленные величины даются для стандартных болтов и гаек, имеющих
метрическую резьбу. Для нестандартного и специального крепежа смотрите руководство по ремонту ремонтируемой техники.
Моменты затяжки стандартного крепежа с дюймовой резьбой стандарта США.
В следующих таблицах приведены общие нормативы
моментов затяжки для болтов и гаек SAE класса 5 и выше.
|
Размер резьбы, дюймы |
Момент затяжки стандартных болтов и гаек |
|
|
Н м’ |
фунт фут |
|
|
1/4 |
12± 3 |
9±2 |
|
5/16 3/8 |
25 ± 6 47± 9 |
18± 4,5 35 ± 7 |
|
7/16 |
70± 15 |
50± 11 |
|
1/2 |
105± 20 |
75±15 |
|
9/16 |
160 ± 30 |
120± 20 |
|
5/8 |
215± 40 |
160 ± 30 |
|
3/4 |
370 ± 50 |
275 ± 37 |
|
7/8 |
620± 80 |
460 ± 60 |
|
1 |
900 ± 100 |
660 ± +75 |
|
11/8 |
1300 ± 150 |
950 ± 100 |
|
1 1/4 |
1800 ±200 |
1325 ±150 |
|
1 3/8 |
2400 ± 300 |
1800 ± 225 |
|
1 1/2 |
3100 ± 350 |
2300 ± 250 |
1 ньютон-метр (Н.м) равен примерно 0,1 кГм.
ISO — Международная организация стандартов
Моменты затяжки стандартных ленточных хомутов с червячным зажимом для шлангов
В приводимой ниже таблице даются моменты затяжки
хомутов при их начальной установке на новом шланге, а
также при повторной установке или подтягивании хомутов
на шлангах, бывших в употреблении,
Момент затяжки для новых шлангов при начальной установке
|
Ширина хомута |
Нм |
фунт дюйм |
|
16 мм 0,625 дюйма) |
7,5 ± 0,5 |
65± 5 |
|
13,5 мм 0,531 дюйма) |
4,5 ± 0,5 |
40± 5 |
|
8 мм 0,312 дюйма) |
0,9 ± 0,2 |
8 ± 2 |
|
Момент затяжки для повторной сборки и подтягивания |
||
|
Ширина хомута |
Нм |
фунт дюйм |
|
16 мм 0,625 дюйма) |
4,5 ± 0,5 |
40± 5 |
|
13,5 мм 0,531 дюйма) |
3,0 ± 0,5 |
25± 5 |
|
8 мм 0,312 дюйма) |
0,7 ± 0,2 |
6 ± 2 |
Таблица моментов затяжки типовых резьбовых соединений
|
Номинальный диаметр болта (мм) |
Шаг резьбы (мм) |
Момент затяжки Нм (кг.см, фунт.фут) |
|
|
Метка на головке болта «4» |
Метка на головке болта «7» |
||
|
M5 |
0,8 |
3 ~ 4 (30 ~ 40; 2,2 ~ 2,9) |
5 ~ 6 (50 ~ 60; 3,6 ~ 4,3) |
|
M6 |
1,0 |
5 ~ 6 (50 ~ 50; 3,6 ~ 4,3) |
9 ~ 11 (90 ~ 110; 6,5 ~ 8,0) |
|
M8 |
1,25 |
12 ~ 15 (120 ~ 150; 9 ~ 11) |
20 ~ 25 (200 ~ 250; 14,5 ~ 18,0 ) |
|
M10 |
1,25 |
25 ~ 30 (250 ~ 300; 18 ~ 22) |
30 ~ 50 (300 ~ 500; 22 ~ 36) |
|
M12 |
1,25 |
35 ~ 45 (350 ~ 450; 25 ~ 33) |
60 ~ 80 (600 ~ 800; 43 ~ 58) |
|
M14 |
1,5 |
75 ~ 85 (750 ~ 850; 54 ~ 61) |
120 ~ 140 (1,200 ~ 1,400; 85 ~ 100) |
|
M16 |
1,5 |
110 ~ 130 (1,100 ~ 1,300; 80 ~ 94) |
180 ~ 210 (1,800 ~ 2,100; 130 ~ 150) |
|
M18 |
1,5 |
160 ~ 180 (1,600 ~ 1,800; 116 ~ 130) |
260 ~ 300 (2,600 ~ 3,000; 190 ~ 215) |
|
M20 |
1,5 |
220 ~ 250 (2,200 ~ 2,500; 160 ~ 180) |
360 ~ 420 (3,600 ~ 4,200; 260 ~ 300) |
|
M22 |
1,5 |
290 ~ 330 (2,900 ~ 3,300; 210 ~ 240) |
480 ~ 550 (4,800 ~ 5,500; 350 ~ 400) |
|
M24 |
1,5 |
360 ~ 420 (3,600 ~ 4,200; 260 ~ 300) |
610 ~ 700 (6,100 ~ 7,000; 440 ~ 505) |
В повседневной жизни множество людей и компаний использует крепеж. Чтобы эффективно использовать крепеж, необходимо знать его технические характеристики, в особенности степень затяжки.
Что такое момент затяжки резьбовых соединений?
Определение степени затяжки резьбовых элементов проводится с целью повышения прочности соединения, увеличения срока службы и повышения сопротивляемости соединения различным негативным факторам. Для каждого крепежного элемента есть оптимальная степень затяжки резьбовых элементов на посадочном месте, которая рассчитывается на основе приложенных нагрузок, температурных режимов и свойств материалов.
Момент затяжки – это усилие, прилагаемое к крепежному элементу при его закручивании в резьбовое соединение. Если мы будем закручивать крепеж с меньшим усилием, чем это необходимо, то, под воздействием внешних факторов (например, вибраций), резьбовое соединение может раскрутиться, не обеспечив необходимую герметичность между скрепляемыми деталями. И наоборот, если “перекрутить” крепежный элемент больше, чем это необходимо, может произойти разрушение самого крепежного элемента или скрепляемых деталей. Например, могут появиться сколы, трещины в деталях или сорваться резьба на крепежном элементе.
Для любого размера и класса прочности крепежного элемента определены наилучшие моменты затяжки. Данные значения занесены в специальную таблицу усилий затяжки метрических болтов динамометрическим ключом. Обозначение класса прочности болта обычно указывается на головке болта.
Определение момента затяжки
Рассмотрим порядок определения момента затяжки с помощью динамометрического ключа.
Динамометрический ключ можно разделить на несколько видов.
Стрелочный ключ
Самый простой в использовании вид ключа. Принцип его работы основан на отклонении рычага со шкалой относительно неподвижного указателя. Ручка торсион используется для передачи усилия на крепежное изделие. Стрелка указатель с одной стороны прикреплена к головке ключа, а с другой стороны свободна и служит указателем, который показывает значение крутящего момента в определённый момент времени.
Из плюсов можно выделить:
- низкую стоимость изделия;
- шкала работает в обе стороны. Она позволяет закручивать крепежные изделия как с правой, так и с левой резьбой.
Из недостатков можно выделить:
- низкую точность (погрешность измерений составлять от 4 до 10%);
- данные ключи нельзя отрегулировать и, в связи с этим они со временем изнашиваются и теряют точность измерений, что делает их непригодным к использованию;
- крайне сложно работать в труднодоступных местах, потому что необходимо всегда следить за затяжкой по стрелке указателю;
- отсутствует храповый механизм, как у ключа трещотки, в связи с этим ключ приходится всегда переставлять заново;
Предельный ключ (белковый)
Конструкция данного динамометрического ключа показана на картинке. В данном ключе есть специальный механизм, который даёт установить на нём необходимый крутящий момент и передать его на закручиваемый элемент. Также у данного ключа есть храповый механизм, как у обычной ;трещотки. Необходимый момент затяжки можно выставить при помощи шкал, расположенных на корпусе изделия. Как только при закручивании необходимый момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Предельный ключ очень удобен в работе, так как при его использовании необходимо просто закручивать соединение до щелчка. Данные ключи имеют большой диапазон крутящего момента (от 5 до 3000 Нм). Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.
Из плюсов можно выделить:
- погрешность данного ключа составляет не более 4%;
- достаточно прост в использовании, так как есть храповый механизм;
- можно заранее выставить необходимый крутящий момент, при достижении которого ключ издаст характерный щелчок;
- легко использовать в труднодоступных местах;
- может работать с крепежными изделиями как с правой, так и с левой резьбой.
Из недостатков можно выделить:
- необходимость калибровки данного ключи;
- со временем храповый механизм может выйти из строя, но можно отдельно приобрести рем комплект для некоторых моделей ключа.
Цифровой
По сравнению с предыдущими моделями ключей, данный динамометрический ключ имеет множество возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного ключа. У данного ключа минимальная погрешность измерений, благодаря электронным компонентам. На дисплее выставляется необходимый момент закручивания, при достижении которого данный ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.
Из плюсов можно выделить:
- вывод значений крутящего момента в разных значениях силы;
- имеет световую и звуковую индикацию;
- высокая точность измерений (низкая погрешность);
- может работать с крепежными изделиями как с правой, так и с левой резьбой;
- не требует регулировки благодаря электронной начинке;
- удобство работы за счет храпового механизма;
- сохраняет измеряемые значения в память устройства.
Из недостатков можно выделить:
- высокая стоимость по сравнению с ключами других видов.
Данный инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на используемом ключе. При попытке превысить предел, ключ быстро выйдет из строя. Усилие на затяжку и тип стали указывается на каждом болте.
Таблица усилий затяжки метрических болтов
| Размер |
Класс прочности N.m* |
||||||||
| 3.6 | 4.6 | 5.6 | 5.8 | 6.8 | 8.8 | 9.8 | 10.9 | 12.9 | |
| М1,6 | 0,05 | 0,07 | 0,09 | 0,11 | 0,14 | 0,18 | 0,21 | 0,26 | 0,31 |
| М2 | 0,11 | 0,14 | 0,18 | 0,24 | 0,28 | 0,38 | 0,42 | 0,53 | 0,63 |
| М2,5 | 0,22 | 0,29 | 0,36 | 0,48 | 0,58 | 0,78 | 0,87 | 1,09 | 1,31 |
| М3 | 0,38 | 0,51 | 0,63 | 0,84 | 1,01 | 1,35 | 1,52 | 1,90 | 2,27 |
| М4 | 0,71 | 0,95 | 1,19 | 1,59 | 1,91 | 2,54 | 2,86 | 3,57 | 4,29 |
| М5 | 1,71 | 2,28 | 2,85 | 3,80 | 4,56 | 6,09 | 6,85 | 8,56 | 10,3 |
| М6 | 2,94 | 3,92 | 4,91 | 6,54 | 7,85 | 10,5 | 11,8 | 14,7 | 17,7 |
| М8 | 7,11 | 9,48 | 11,9 | 15,8 | 19,0 | 25,3 | 28,4 | 35,5 | 42,7 |
| М10 | 14,3 | 19,1 | 23,8 | 31,8 | 38,1 | 50,8 | 57,2 | 71,5 | 85,8 |
| М12 | 24,4 | 32,6 | 40,7 | 54,3 | 65,1 | 86,9 | 97,7 | 122 | 147 |
| М14 | 39 | 52 | 65 | 86,6 | 104 | 139 | 156 | 195 | 234 |
| М16 | 59,9 | 79,9 | 99,8 | 133 | 160 | 213 | 240 | 299 | 359 |
| М18 | 82,5 | 110 | 138 | 183 | 220 | 293 | 330 | 413 | 495 |
| М20 | 117 | 156 | 195 | 260 | 312 | 416 | 468 | 585 | 702 |
| М22 | 158 | 211 | 264 | 352 | 422 | 563 | 634 | 792 | 950 |
| М24 | 202 | 270 | 337 | 449 | 539 | 719 | 809 | 1011 | 1213 |
| М27 | 298 | 398 | 497 | 663 | 795 | 1060 | 1193 | 1491 | 1789 |
| М30 | 405 | 540 | 675 | 900 | 1080 | 1440 | 1620 | 2025 | 2430 |
| М33 | 550 | 734 | 917 | 1223 | 1467 | 1956 | 2201 | 2751 | 3301 |
| М36 | 708 | 944 | 1180 | 1573 | 1888 | 2517 | 2832 | 3540 | 4248 |
| М39 | 919 | 1226 | 1532 | 2043 | 2452 | 3269 | 3678 | 4597 | 5517 |
| М42 | 1139 | 1518 | 1898 | 2530 | 3036 | 4049 | 4555 | 5693 | 6832 |
| М45 | 1425 | 1900 | 2375 | 3167 | 3800 | 5067 | 5701 | 7126 | 8551 |
| М48 | 1716 | 2288 | 2860 | 3313 | 4576 | 6101 | 6864 | 8580 | 10296 |
| М52 | 2210 | 2947 | 3684 | 4912 | 5895 | 7859 | 8842 | 11052 | 13263 |
| М56 | 2737 | 3650 | 4562 | 6083 | 7300 | 9733 | 10950 | 13687 | 16425 |
| М60 | 3404 | 4538 | 5673 | 7564 | 9076 | 12102 | 13614 | 17018 | 20422 |
| М64 | 4100 | 5466 | 6833 | 9110 | 10932 | 14576 | 16398 | 20498 | 24597 |
| М68 | 4963 | 6617 | 8271 | 11029 | 13234 | 17646 | 19851 | 24814 | 29777 |
*где N.m — крутящий момент. Равен произведению силы на плечо ее применения и измеряется в ньютон-метрах. Таким образом, если к гаечному ключу длиной 1 метр (плечо), приложить силу в 1 Ньютон (перпендикулярно на конце ключа), то мы получим крутящий момент равный 1 Нм.
