Автоцистерны транспортные. Руководство по устройству, техническому обслуживанию и ремонту. Технологические карты технического обслуживания автоцистерн транспортных 6606.
Артикул: 6606-0000010
Изд. «КАМАЗ»
Год издания: 2010
Переплет: Мягкий
Язык: Русский
Цветность: Ч/б
Иллюстрации: Картинки + фотографии + 3D виды
100% В НАЛИЧИИ!! ! ОТЛИЧНАЯ ЦЕНА!!!
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И ТЕКУЩЕМУ РЕМОНТУ распространяется на автоцистерны НЕФАЗ-5633, НЕФАЗ-66052, НЕФАЗ-6606, НЕФАЗ-66061, НЕФАЗ-66062, НЕФАЗ-66066.
«РУКОВОДСТВО» содержит описание конструкции и параметры, размеры и характеристики автоцистерн, устройство агрегатов, систем и узлов, рекомендации но их эксплуатации, техническому обслуживанию, ремонту.
«РУКОВОДСТВО» предназначено для водителей и работников автотранспортных предприятий, занимающихся эксплуатацией, техническим обслуживанием и ремонтом вышеуказанных автоцистерн.
К работе на автоцистерне допускаются только специально обученные водители.
В связи с постоянной работой по совершенствованию конструкции автоцистерны, повышению уровня безопасности, надежности и эксплуатационных качеств, в конструкцию могут быть внесены отдельные изменения, не отраженные в настоящем издании, что не является основанием для предъявления рекламаций.
Содержание книги
(Часть 1) 6606-0000010 РТ
1. ВВЕДЕНИЕ…………..7
АВТОЦИСТЕРНЫ НЕФАЗ-5633, НЕФАЗ-66052………..7
КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ КОНСТРУКТИВНЫХ ОСОБЕННОСТЕЙ АВТОЦИСТЕРН НЕФАЗ-5633, НЕФАЗ-66052..12
АВТОЦИСТЕРНЫ НЕФАЗ-6606, НЕФАЗ-66061, НЕФАЗ-66062, НЕФАЗ-66066………………15
КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ КОНСТРУКТИВНЫХ ОСОБЕННОСТЕЙ АВТОЦИСТЕРН………18
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ……26
ОБЩИЕ ТРЕБОВАНИЯ………..26
МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ТОПЛИВОМ…….26
МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБСЛУЖИВАНИИ И ТЕХНИЧЕСКОМ ИСПОЛЬЗОВАНИИ АВТОЦИСТЕРНЫ……28
МЕРЫ БЕЗОПАСНОСТИ ПРИ КОНСЕРВАЦИИ И ПЕРЕКОНСЕРВАЦИИ……..30
3. МАРКИРОВКА………31
АВТОЦИСТЕРНЫ НЕФАЗ-5633, НЕФАЗ-66052…….31
АВТОЦИСТЕРНЫ НЕФАЗ-6606, НЕФ АЗ-66061, НЕФ АЗ-66062, НЕФАЗ-66066……..33
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ СИСТЕМ И МЕХАНИЗМОВ АВТОЦИСТЕРН……..35
АВТОЦИСТЕРНЫ НЕФАЗ-5633, НЕФАЗ-66052…35
ШАССИ………36
ЦИСТЕРНА…….36
ГОРЛОВИНА………….39
КЛАПАН НИЖНИЙ…..41
ФИЛЬТР-ГАЗООТДЕЛИТЕЛЬ…..47
ДЫХАТЕЛЬНОЕ УСТРОЙСТВО…………49
ДОННЫЙ КЛАПАН…..52
КРАН ШАРОВОЙ……….54
НАПОРНО-ВСАСЫВАЮЩИЕ РУКАВА……….56
ФИЛЬТР ОЧИСТКИ ТОПЛИВА.. …58
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ…..60
МАСЛЯНЫЙ БАК………..62
ФИЛЬТР МАСЛОБАКА……….63
РАЗДАТОЧНОЕ ОБОРУДОВАНИЕ……..64
НАСОСНАЯ УСТАНОВКА………..65
СЧЕТЧИК ЖИДКОСТИ………..72
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ………74
КРАН РАЗДАТОЧНЫЙ…………75
ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО………..76
УСТАНОВКА ОГНЕТУШИТЕЛЯ……….77
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ……….80
НЕФАЗ-5633, 6606, 66052, 66066………….80
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ……….82
НЕФАЗ-66061,НЕФАЗ-66062………82
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ………85
КЛАССИФИКАЦИЯ УСЛОВИЙ ЭКСПЛУАТАЦИИ…………94
ПЕРЕЧЕНЬ РАБОТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ…………95
ЕЖЕДНЕВНОЕ ОБСЛУЖИВАНИЕ (ЕО)…………95
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТО-1000………96
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТО 5500………97
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТО-1……….98
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТО—2……….99
СЕЗОННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (СТО)…………..100
(ЧАСТЬ 2} 6606-0000010 ТК
ВВЕДЕНИЕ……102
АВТОЦИСТЕРНЫ НЕФАЗ-5633, НЕФАЗ-66052……..103
АВТОЦИСТЕРНЫ НЕФАЗ-6606, НЕФАЗ-66061, НЕФАЗ-66062, НЕФАЗ-66066………105
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ПРЕДУПРЕЖДЕНИЯ…. ..108
Дополнительные изображения:
Изделие зарегистрировано в Госреестре под номером 19860-07
Назначение и область применения
Автоцистерны для нефтепродуктов НЕФАЗ-5633, НЕФАЗ-66052, НЕФАЗ-66054 (далее АЦ) предназначены для транспортирования светлых нефтепродуктов объемной массой (740 … 860) кг/м (далее топливо), по дорогам с различным покрытием, в умеренной климатической зоне по ГОСТ 15150, а также применения в качестве транспортных мер полной вместимости в соответствии с ГОСТ Р 8.569.
Описание
Корпус АЦ состоит из обечайки и днищ, изготовленных из листовой углеродистой стали. Внутри обечайки размещены волнорезы, являющиеся усиливающими элементами. Количество изолированных отсеков определяется требованием заказчика. Поперечное сечение обечайки — овальное.
Горловина АЦ оснащена указателем уровня (мерным угольником), дыхательными клапанами, воздухоотводящим устройством, системой контроля предельного уровня жидкости. Устанавливаемый по требованию заказчика насос, или насос со счётчиком жидкости и раздаточными кранами или насосно-измерительной установкой, позволяет производить операции наполнения, опорожнения и перекачивания топлива из одной ёмкости в другую, а также его вьщачи в тару по счётчику.
Варианты оснащения АЦ технологическим оборудованием приведены в основных технических характеристиках.
Основные технические характеристики
Основные технические характеристики
|
Предел |
Технологи |
Полная |
Обозна |
Габаритные |
|||||
|
Вместимость, м |
основной |
ческое обо |
масса, кг |
чение |
размеры для |
||||
|
Обозначе |
относит. |
рудование |
шасси |
справок. |
|||||
|
ние АЦ на |
номи |
макси |
мини |
допускае |
LxBxH, мм |
||||
|
заводской |
нальная |
маль |
маль |
мой погре |
на |
счёт |
|||
|
табличке |
ная |
ная |
шности % |
сос |
чик |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
5633TR |
15,1 |
15,23 |
14,87 |
±0,4 |
— |
— |
24000 |
КАМАЗ- |
|
|
5633NW |
+ |
— |
53228 |
||||||
|
5633CF |
+ |
+ |
7875х2500х |
||||||
|
5633ТА |
— |
— |
ICAMA3- |
1 t щУ л шшт W W 3500 |
|||||
|
5633NB |
+ |
— |
65111-62 |
||||||
|
5633UD |
+ |
||||||||
|
5633SC |
+ |
+ |
|||||||
|
66052R |
16 |
16,24 |
15,76 |
±0,4 |
— |
— |
24000 |
КАМАЗ- |
8470х2500х |
|
66052W |
+ |
— |
53229-15 |
ЪАЮ |
|||||
|
66052К |
— |
— |
КАМАЗ- |
||||||
|
66052L |
+ |
— |
65115-62 |
||||||
|
66052Е |
17,2 |
17,45 |
16,94 |
±0,4 |
— |
— |
25000 |
КАМАЗ- |
8530х2500х |
|
66052Р |
+ |
— |
53229-15 |
3470 |
|||||
|
66052F |
— |
— |
|||||||
|
66052G |
+ |
— |
|||||||
|
66052D |
17 |
17,255 |
16,745 |
±0,4 |
— |
— |
25000 |
КАМАЗ- |
8530х2500х |
|
66052V |
+ |
— |
65115-10 |
3470 |
|||||
|
66052J |
17 |
17,255 |
16,745 |
±0,4 |
— |
— |
25000 |
КАМАЗ- |
8530х2500х |
|
66052Н |
+ |
— |
65115-62 |
3470 |
|||||
|
66052М |
— |
— |
|||||||
|
66052S |
+ |
— |
|||||||
|
66054Т |
20 |
20,3 |
19,7 |
±0,4 |
— |
— |
КАМАЗ- |
10330х2500х |
|
|
66054N |
+ |
— |
31500 |
6520 |
3485 |
||||
|
66054С |
+ |
+ |
* с насосно-измерительной установкой Знак утверждения типа
Знак утверждения типа наносится на табличку, прикреплённую к горловинецистерны, а также на титульных листах паспорта и руководства по эксплуатации.
Комплектность
В комплект поставки входят:
— автоцистерна в сборе;
— руководство по эксплуатации;
— паспорт на автоцистерну;
— сервисная книжка
— упаковочный лист.
Поверка
Поверку автоцистерн проводят по ГОСТ Р 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки».
Межповерочный интервал — 1 год.
Нормативные документы
ГОСТ Р 50913-96 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов», ТУ 37.172.070-2007 «Автоцистерны для нефтепродуктов НЕФАЗ-5633, НЕФАЗ-66052, НЕФАЗ-66054. Технические условия»
Заключение
Тип автоцистерн для нефтепродуктов НЕФАЗ-5633, НЕФАЗ-66052, НЕФАЗ-66054 утверждён с техническими и метрологическими характеристиками, приведёнными в настоящем описании типа, включён в действующую государственную поверочную схему и метрологически обеспечен при выпуске из производства и в эксплуатации.
- Установка и применение
- НефАЗ
- НефАЗ-6606

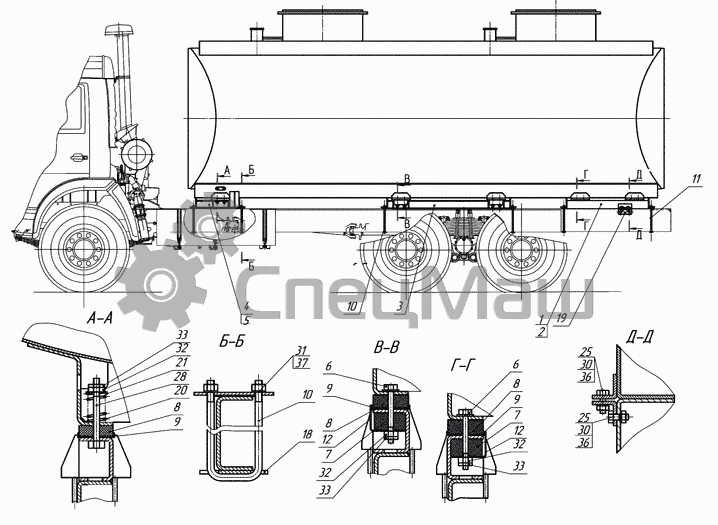

- 66052-02-8516000 Установка цистерны
Данные каталоги размещены на сайте исключительно в информационных целях
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
1
2
3
4
5
6
6
7
7
8
8
8
9
9
9
10
10
11
12
12
18
19
20
21
25
25
28
30
30
31
32
32
32
33
33
33
36
36
37
Полный список запчастей узла
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 66052-02-8516039 | Опора задняя | |
| 2 | 66052-02-8516040 | Опора задняя | |
| 3 | 66052-8516041 | Опора средняя | |
| 4 | 66052-02-8516050 | Опора передняя | |
| 5 | 66052-02-8516051 | Опора передняя | |
| 6 | 66052-8516065 | Стремянка | |
| 7 | 6606-8516015 | Амортизатор | |
| 8 | 6606-8516016 | Амортизатор | |
| 9 | 6606-8516017 | Корпус амортизатора | |
| 10 | 66052-8516018 | Стремянка | |
| 11 | 6606-8516019 | Стремянка | |
| 12 | 6606-8516020 | Уголок | |
| 18 | 6606-8516028 | Вкладыш | |
| 19 | 66052-8516030 | Кронштейн установочный | |
| 20 | 6606-858516033 | Пружина крепления платформы | |
| 21 | 6606-8516034 | Шайба крепления платформы | |
| 25 | 1/55406/21 | Болт М12х1,25-6gх40 | |
| 28 | 356-70674 | Болт ТЕМ16х1,5-6gх160 | |
| 30 | 1/61015/11 | Гайка М12х1,25-6Н | |
| 31 | 1/21640/11 | Гайка М14х1,5-6Н | |
| 32 | 1/21641/11 | Гайка М16х1,5-6Н | |
| 33 | 1/07914/11 | Гайка ЕМ16х1,5-6Н | |
| 36 | 1/05170/70 | Шайба пружинная 12 | |
| 37 | 1/05171/70 | Шайба пружинная 14 |
6×4. Двускатный. 16 м3. Светлые нефтепродукты. Эллипс. Количество отсеков 2, 3. Сталь 09Г2С. Шасси КАМАЗ 65115. Надстройка ПАО НЕФАЗ.
- Описание
- Детали
Описание
Автоцистерна НЕФАЗ 66052 на шасси КАМАЗ 65115 является транспортной мерой полной вместимости и предназначена для транспортирования и кратковременного хранения нефтепродуктов, а также для заправки топливом автотранспортных средств.
Бензовоз НЕФАЗ-66052 КАМАЗ-65115 предназначена для эксплуатации с прицепом.
Возможные комплектации АЦ НЕФАЗ 66052
- Автоцистерна — включает сливно-наливное устройство, состоящее из трубопроводов и запорной арматуры;
- Автоцистерна — с насосом, позволяющим производить операции наполнения (опорожнения) и перекачивания топлива из одной емкости в другую;
- Автотопливозаправщик — с насосом, счетчиком жидкости и топливораздаточным рукавом, для контроля количества выданного топлива.
Описание цистерны НЕФАЗ-66052
Номинальная вместимость цистерны 16000 литров.
Количество отсеков 2-3.
Форма сечения эллипс.
Материал низколегированная сталь марки 09Г2С.
Каждый отсек оборудован горловиной.
Воздухопроводные трубки.
Датчики предельного уровня топлива.
Крышки горловин с наливными люками.
Дыхательные устройства на каждой горловине.
Оборудование автоцистерны НЕФАЗ-66052
1. Ящик для ЗИП.
2. 2 пенала для укладки напорно-всасывающих рукавов с замком.
3. 2 напорно-всасывающих рукава с быстроразъемными наконечниками Kamlock.
4. Складная лестница.
5. Рабочая площадка в зоне горловин из просеченного металла с поручнем. Поручень устанавливается в рабочее положение при опускании складной лестницы
6. Два пластиковых пенала под огнетушители
7. Два огнетушителя
8. Экологический короб.
9. Дренаж с экологического короба с шаровыми кранами.
10. Калибровочная планка (мерный уголок) в каждом отсеке.
11. Цепь заземления. Штырь заземления с катушкой.
Характеристики бензовоза НЕФАЗ-66052 КАМАЗ-65115
Масса снаряженного ТС 10350 кг.
Полная масса ТС 24200 кг.
Максимальная осевая масса:
— на переднюю ось 5400 кг.
— на заднюю тележку 18800 кг.
Полная масса буксируемого прицепа 14000 кг.
Полная масса автопоезда 38200 кг.
Максимальное время опорожнения цистерны:
— самотеком 40 минут.
— при помощи насоса 30 минут.
Описание шасси АЦ НЕФАЗ-66052
Модель КАМАЗ-65115.
Колесная формула 6х4.
Блокировка дифференциала межколесная и межосевая.
Шины 11.00R20 11.00R22,5.
Фаркоп Тип шкворень-петля (для без зазорной сцепки).
Привод насоса топливораздаточного оборудования от шасси через коробку отбора мощности посредством гидрофикации.
Выхлоп вверх.
Защитный кожух топливного бака.
Держатель запасного колеса.
Тахограф российского стандарта с блоком СКЗИ.
Кнопка Эра-глонас.
Двигатель Cummins 300 л.с.
Система нейтрализации отработанных газов.
Коробка передач ZF9 механическая, 9-ступенчатая с дистанционным управлением.
Объём топливного бака 350 литров.
Топливный насос высокого давления BOSCH.
Система топливоподачи Common Rail.
Расшифровка комплектации НЕФАЗ 66052-2Y1X-А4:
НЕФАЗ — завод изготовитель надстройки
66052 — настройка объёмом 16 000 литров
Y — Количество отсеков: 2 или 3
X — Установленное оборудование: 0 — без насоса; 1 — с насосом; 3 — насос с топливораздаточным оборудованием
A4 — Модель двигателя
Детали
| Марка шасси |
Камаз |
|---|---|
| Объем цистерны |
16 |
| Колесная формула |
6х4 |
| Производитель |
НЕФАЗ |
| Тип нефтепродуктов |
Светлые |
| Тип шасси |
Автомобиль |
- Главная
- Каталоги
- НЕФАЗ
- НефАЗ-6606
- Выбор детали
%
66052-02-8516039
66052-02-8516040
66052-8516041
66052-02-8516050
66052-02-8516051
66052-8516065
66052-8516065
6606-8516015
6606-8516015
6606-8516016
6606-8516016
6606-8516016
6606-8516017
6606-8516017
6606-8516017
66052-8516018
66052-8516018
6606-8516019
6606-8516020
6606-8516020
6606-8516028
66052-8516030
6606-858516033
6606-8516034
1/55406/21
1/55406/21
356-70674
1/61015/11
1/61015/11
1/21640/11
1/21641/11
1/21641/11
1/21641/11
1/07914/11
1/07914/11
1/07914/11
1/05170/70
1/05170/70
1/05171/70
|
АВТОНОРМАЛЬ ОАО, Г.БЕЛЕБЕЙ / 1/05170/70 / Шайба пружинная 12 (гровер) штанги ВАЗ, подв. двиг. КамАЗ (пр-во Белебей) Артикул:
Нет в наличии грн. |
||
|
АВТОНОРМАЛЬ ОАО, Г.БЕЛЕБЕЙ / 1/07914/11 / Гайка М16 низк. колеса рулевого,шланга сцепления ВАЗ,КамАЗ (пр-во Белебей) Артикул:
Нет в наличии грн. |
||
|
АВТОНОРМАЛЬ ОАО, Г.БЕЛЕБЕЙ / 1/21640/11 / Гайка вала карданного КамАЗ (пр-во Белебей) Артикул:
Нет в наличии грн. |
||
|
АВТОНОРМАЛЬ ОАО, Г.БЕЛЕБЕЙ / 1/21641/11 / 00000017378 Гайка М16х1,5 вала карданного моста ср. КамАЗ (пр-во Белебей) Артикул: Склад: Банга (Кременчуг) Срок поставки:
В наличии 15,60 грн. 15,60 грн. |
||
|
АВТОНОРМАЛЬ ОАО, Г.БЕЛЕБЕЙ / 1/55406/21 / Болт М12х40 бака топл. КамАЗ (пр-во Белебей) Артикул:
Нет в наличии грн. |
||
|
АВТОНОРМАЛЬ ОАО, Г.БЕЛЕБЕЙ / 1/61015/11 / Гайка М12 многоцелевая(простая) реакт.тяг. ВАЗ,КамАЗ (пр-во Белебей) Артикул:
Нет в наличии грн.
