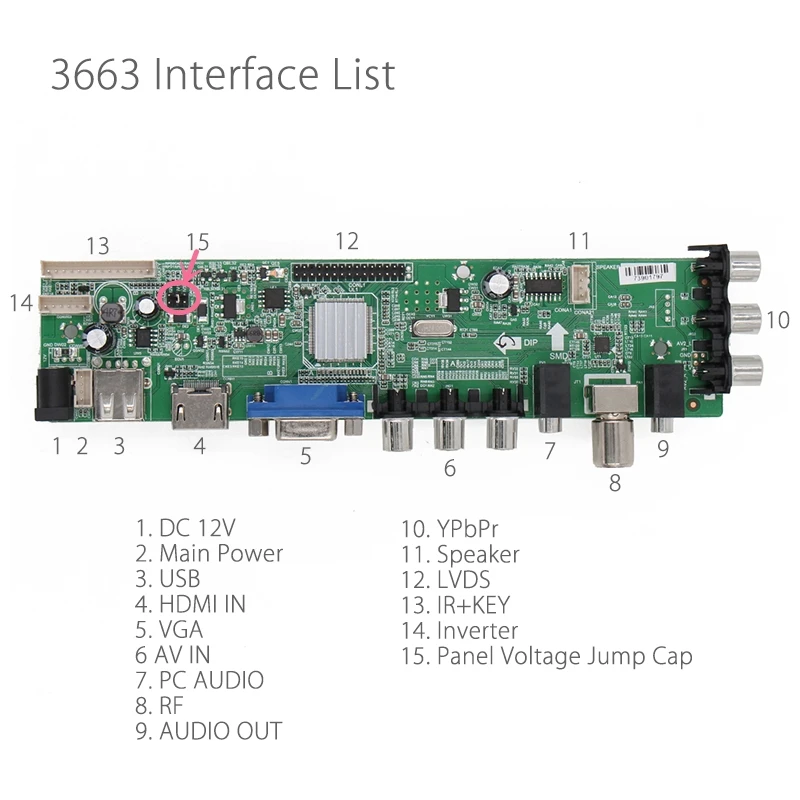

Board controller TV universal dengan chassis ZS.63W.BKR00 LW36BKC01 (PA) dengan chipset MSD3663LWA-Z1 yakni board controller untuk TV LED / LCD dengan dimensi papan mesinnya yang kecil akan tetapi sudah support DVB-T2 atau sudah bisa menangkap siaran TV digital, Karena setiap panel atau layar LED/LCD beragam resolusi makanya harus disesuaikan terlebih dahulu dengan firmware-nya, untuk mengetahui resolusi panel kita harus cari / searching di google datasheet type panel tersebut. Cara upload file LW36BKC01.bin dengan USB Flashdisk harus yang telah diformat FAT32, karena file tersebut sudah terdapat Program boot USB gunakanlah Flashdisk yang Branded agar ketika waktu Board universal pertama dihidupkan bisa booting USB.

Dikarenakan ketika kita membeli board baru ZS.63W.BKR00 LW36BKC01 (PA) firmware yang tertanam terkadang tidak support dengan panel ( matrix ) yang kita punya, maka dari itu harus di sesuaikan resolusi panelnya. Dan dibawah ini berbagai Software/firmware ZS.63W.BKROO LW36BKC01 (PA) dengan semua resolusi panel TV LED dan LCD silahkan download.dibawah ini.

1024X600_S6_WEIJIN_5087_DD_3663LW_BKC01_P_OFF_LM_1024X600_SI6L_3V_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x9583_20220602_091718

1024X768_D6_WEIJIN_5090_DD_3663LW_BKC01_P_OFF_LK315T3LA57_1024x768_D6_MAP15__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x8794_20220602_100156
1024X768_D8_WEIJIN_5091_DD_3663LW_BKC01_P_OFF_LK315T3LA57_1024x768_D8_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x4457_20220602_100229
1024X768_S6_WEIJIN_5089_DD_3663LW_BKC01_P_OFF_LK315T3LA57_1024x768_S6_MAP15__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x7281_20220602_095919
1024X768_S8_WEIJIN_5009_DD_3663LW_BKC01_P_OFF_LK315T3LA57_1024x768_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x5043_20220531_194131
1280X768_S8_WEIJIN_5101_DD_3663LW_BKC01_P_OFF_PNL_NL12876BC26_21_1280X768_SI8L_5V_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x7703_20220602_104850
1280X800_S6_WEIJIN_5102_DD_3663LW_BKC01_P_OFF_PNL_QD15TL04_1280X800_S6_3V_MAP15__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x0093_20220602_105533
1280x1024_D8_WEIJIN_5010_DD_3663LW_BKC01_P_OFF_General_1280X1024_D8_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x1686_20220531_194324
1366X768_D8_WEIJIN_5103_DD_3663LW_BKC01_P_OFF_LK315T3LA57_1366x768_D8_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x3042_20220602_105940
1366X768_S8_WEIJIN_5008_DD_3663LW_BKC01_P_OFF_LK315T3LA57_1366x768_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x3746_20220531_175523
1400X1050_D6_WEIJIN_5104_DD_3663LW_BKC01_P_OFF_B150PG01_V0_1400X1050_DO6L_3V_MAP15__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x7116_20220602_110042
1440X900_D8_WEIJIN_5011_DD_3663LW_BKC01_P_OFF_General_1440X900_D8_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x5194_20220531_194436
1600X900_D8_WEIJIN_5105_DD_3663LW_BKC01_P_OFF_General_1600X900_D8_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x9753_20220602_110159
1600X1200_D6_WEIJIN_5106_DD_3663LW_BKC01_P_OFF_LTM201U1_L01_1600X1200_DO6L_MAP15__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x1149_20220602_110243
1680X1050_D8_WEIJIN_5012_DD_3663LW_BKC01_P_OFF_General_1680X1050_D8_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x8492_20220531_194508
1920X1080_D6_WEIJIN_5108_DD_3663LW_BKC01_P_OFF_General_1920X1080_D6_MAP15__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x7877_20220602_110349
1920X1080_D8_WEIJIN_5013_DD_3663LW_BKC01_P_OFF_General_1920X1080_D8_MAP16__ENG_IR_SY_00BF_1_7KEY_MDUSLRP_0x3433_20220531_194546

Link yang belum aktif atau ada link yang meminta akses download harap membuka dan baca email kalian yang dikirim dari kami, file ini gratis 100% silahkan hubungi kami apabila ada kendala atau isi di kolom komentar

Cara intall firmware via USB FlashDisk:

Siapkan USB FlashDisk minimal 1Gb disarankan yang branded, dikarenakan tidak semua FlashDisk bisa booting USB.
Format terlebih dahulu USB FlashDisk ke File System FAT32.
Copy file LW36BKC01.bin Ke FlashDisk ( Ingat Jangan didalam folder ).
Tancapkan FlashDisk ke port USB board universal dalam keadaan board tidak ON ( Belum masuknya tegangan ke board atau belum dicolok jack steker tegangan jala-jala listrik).
Lepas jack / socket LVDS.
Tekan kemudian tahan tombol Power di board 7 key kemudian tancapkan jack steker jala-jala listrik.
Apabila LED merah dan LED biru berkedip secara bergantian dengan lama waktu kurang lebih 3-5 Menit berkedip, setelah itu lepas menekan tombol power, berarti sedang berlangsung proses flash programming, ( Ingat jangan sampai listrik padam karena berakibat gagal flash)
Selesai.
Selamat mencoba.

NB: Apabila terjadi tv tidak mau ON atau menjadi error karena kesalahan install file bin, ditanggung sendiri dan kami tidak bertanggung jawab.

Dan apabila gagal install via usb flashdisk kemungkinan masih bisa di flash dengan usb flash programming seperti RT809F, CH431A dll, sudah barang tentu mencari file dump yang sesuai dengan board dan resolusi panelnya.

Источник

Фотобанк StylishBag

МЕНЮ

Обновлено: 24.09.2023

Читайте также:

Поиск фото по образцу

Частичный разрез на чертеже

Черноморское побережье грузии карта

Источник

Автор
Тема: ZS.63W.BKR00 W63BKC01 (PA) ZS.3663LW.BKR00 (Прочитано 1372 раз)

ZS.63W.BKR00 W63BKC01 (PA) ZS.3663LW.BKR00
1024X600
1024X768 LK315T3LA57
1280X768 NL12876BC26-21
1280X800 QD15TL04
1280X1024
1366X768 LK315T3LA57
1400X1050 B150PG01-V0
1440X900
1600X900
1600X1200 LTM201U1-L01
1680X1050
1920X1080

« Последнее редактирование: 26 Февраля 2023, 00:03:03 от aze1959 »

Записан

http://my-army-flot.ru/
Не стоит прогибаться под изменчивый мир. Пусть лучше он прогнётся под нас!

Добрый день. Вопрос почему везде выкладывают прошивку LW36BKC01.bin вместо W63BKC01.bin ?
В заголовке и архив пишут W63BKC01.bin… Это же разные прошивки….

Записан

Добрый день. Через USB скалер эти прошивки не видит он требует только W63BKC01

Записан

Добрый день. Через USB скалер эти прошивки не видит он требует только W63BKC01

файл скачан 241 раз. Если никто не жаловался то наверное дело не в файле?

На фото скалер там прописано какая прошивка должна быть……
Эта новая плата и прошивок увы нет.

1 .png
(1483.4 КБ, 1153×791 — просмотрено 36 раз.)

Записан

Все качают под такие платы….

Записан

Источник

Автор

Сообщение

Заголовок сообщения: Питание подсветки матрицы

Добавлено: 27 мар 2023, 12:40

Автор

пользователь

Зарегистрирован: 24 май 2018, 18:18
Сообщения: 160

место жительства: Тула

практический опыт в радиоэлектронике: начинающий (менее 1 года)

Всем привет. Попалась случайно матрица от моноблока Acer Veriton Z4820G 23,8″. Захотелось на ее базе сделать телевизор. Заказал в Китае универсальный скалер 3663 LW36BKC01(PA);ZS.63W.BKR00 (фото прилагаю). В принципе по подключению и прошивке вопросов пока нет, а вот как организовать питание самой подсветки не знаю. Может быть есть готовые решения Led драйвера в том же Китае? С коннектора питания подсветки , который выходит из матрицы идут 8 проводов (см.фото), а в даташите на эту матрицу указаны всего 6 пинов . Что это за два белых проводка? Делаю это в первый раз, поэтому прошу сильно не пинать и не отправлять в сеть искать ответы ( много перелопатил всякой инфы, голова уже квадратная).

Вложения:

6.jpg [ 340.83 КБ | Просмотров: 935 ]

3.jpg [ 79.79 КБ | Просмотров: 935 ]

4.jpg [ 104.02 КБ | Просмотров: 935 ]

5.jpg [ 126.68 КБ | Просмотров: 935 ]

1.png [ 363.24 КБ | Просмотров: 935 ]

Вернуться к началу

kornet

Заголовок сообщения: Re: Питание подсветки матрицы

Добавлено: 27 мар 2023, 12:47

Автор

пользователь

Зарегистрирован: 24 май 2018, 18:18
Сообщения: 160

место жительства: Тула

практический опыт в радиоэлектронике: начинающий (менее 1 года)

Вот еще фото

Вложения:

2.jpg [ 329.89 КБ | Просмотров: 933 ]

Вернуться к началу

Evgeniy811	Заголовок сообщения: Re: Питание подсветки матрицы Добавлено: 27 мар 2023, 18:07
Зарегистрирован: 17 авг 2013, 20:02 Сообщения: 4426 место жительства: В Сибири я живу… практический опыт в радиоэлектронике: от 5-ти лет и более
Вернуться к началу

Dmitry 65	Заголовок сообщения: Re: Питание подсветки матрицы Добавлено: 27 мар 2023, 18:07
Зарегистрирован: 17 дек 2016, 12:29 Сообщения: 2939 место жительства: Казахстан практический опыт в радиоэлектронике: от 5-ти лет и более	На али есть готовые решения для замены ламп подсветки на LED. Плата инвертора и две планки светодиодов, их обрезают по размеру панели. Есть функция рег яркости и ВКЛ /ВЫК. Может стоит на это обратить внимание. Только придётся родную LED подсветку удалить. Если оставлять родную то придётся подбирать драйвер по току светиков , по таблице номинал 90mA. Что это за два белых провода неизвестно, разве только если при разборке это выяснится. Может общий провод какой земляной Только не советую драйверы типа для ламп энергосберегаек они не имеют гальванической развязки с сетью.
Вернуться к началу

Evgeniy811	Заголовок сообщения: Re: Питание подсветки матрицы Добавлено: 27 мар 2023, 18:24
Зарегистрирован: 17 авг 2013, 20:02 Сообщения: 4426 место жительства: В Сибири я живу… практический опыт в радиоэлектронике: от 5-ти лет и более	Видел я эту фигню- лишний геммор только на свою голову Dmitry 65 писал(а): Только придётся родную LED подсветку удалить. Если оставлять родную то придётся подбирать драйвер по току светиков И ради чего? Чтобы функцию регулировки яркости организовать? Плюс еще разница в цене: Это чудо природы в пределах 1000 стоит, а узкие LED ленты около 500 рублей, так их там 5 метров- ни на один телек хватит! Правда под диагональ больше 28 дюймов они не сильно хорошо подходят ( смотреть можно, но яркость сладенькая), а вот под 19…24- просто идеал _________________ Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу

Dmitry 65	Заголовок сообщения: Re: Питание подсветки матрицы Добавлено: 27 мар 2023, 18:47
Зарегистрирован: 17 дек 2016, 12:29 Сообщения: 2939 место жительства: Казахстан практический опыт в радиоэлектронике: от 5-ти лет и более	А причем тут родная подсветка чёт не понял, её хоть так и так удалить придётся если какие ленты вставить. А на универсальном возможно будет оставить родные светодиоды и лишний раз не разбирать панель. И ничего там геморного нет, я уже не один переделал. А мне как то все равно, пусть автор сам выбирает. Каждый по своему делает как хочет.
Вернуться к началу

Evgeniy811	Заголовок сообщения: Re: Питание подсветки матрицы Добавлено: 27 мар 2023, 20:00
Зарегистрирован: 17 авг 2013, 20:02 Сообщения: 4426 место жительства: В Сибири я живу… практический опыт в радиоэлектронике: от 5-ти лет и более	Dmitry 65 писал(а): пусть автор сам выбирает ну как-бы да. Dmitry 65 писал(а): Каждый по своему делает как хочет без условно! Ни кто ни кому свое мнение не навязывает. Варианты были предложены, дальше- выбор за ним Ждем ответа _________________ Главное в жизни- не высшее образование, а средняя сообразительность
Вернуться к началу

FIMA	Заголовок сообщения: Re: Питание подсветки матрицы Добавлено: 27 мар 2023, 23:03
Зарегистрирован: 07 дек 2013, 19:16 Сообщения: 2758 Откуда: уже Россия место жительства: КФО практический опыт в радиоэлектронике: от 5-ти лет и более	У меня мой собственный моник вынес мозг. Филипок 22 периодически выносило полевики в инверторе. С каждым разом интервал становился все меньше. В очередной раз меня достало,был унесен в мастерскую и переделан. Выкинул лампы и посадил чуть обрезанные по краям СД ленты (целиком не влазили) Затем даже запуск не стал ставить. На питание инвертора 12В подключил две ленты через выключатель,приклеив его сзади корпуса на силикон. При запуске компа нажимаю на кнопку и уж совсем не лень щелкнуть выключателем на монике. При выключении обратный процесс. Нет регулировки яркости,но ,если чесно,она и нахер не нада. _________________ ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Вернуться к началу

kornet

Заголовок сообщения: Re: Питание подсветки матрицы

Добавлено: 28 мар 2023, 08:07

Автор

пользователь

Зарегистрирован: 24 май 2018, 18:18
Сообщения: 160

место жительства: Тула

практический опыт в радиоэлектронике: начинающий (менее 1 года)

Наверно так и поступлю, заменю на 12 V ленты. Вот только ни когда не снимал старую подсветку с матрицы. Сегодня попробую. Надеюсь ни чего не сломаю. Скалер еще не пришел. Жду доставку. Если интересно, напишу, что получилось после того, как все соберу.

Вернуться к началу

Dmitry 65	Заголовок сообщения: Re: Питание подсветки матрицы Добавлено: 28 мар 2023, 09:46
Зарегистрирован: 17 дек 2016, 12:29 Сообщения: 2939 место жительства: Казахстан практический опыт в радиоэлектронике: от 5-ти лет и более	Может так стать что ленты обычные не войдут туда так как там уже LED подсветка и планки узкие. Ленты это когда в место ламп а там лоток широкий под лампы. Какие ленты вообще самые узкие есть? ИМХО.
Вернуться к началу
